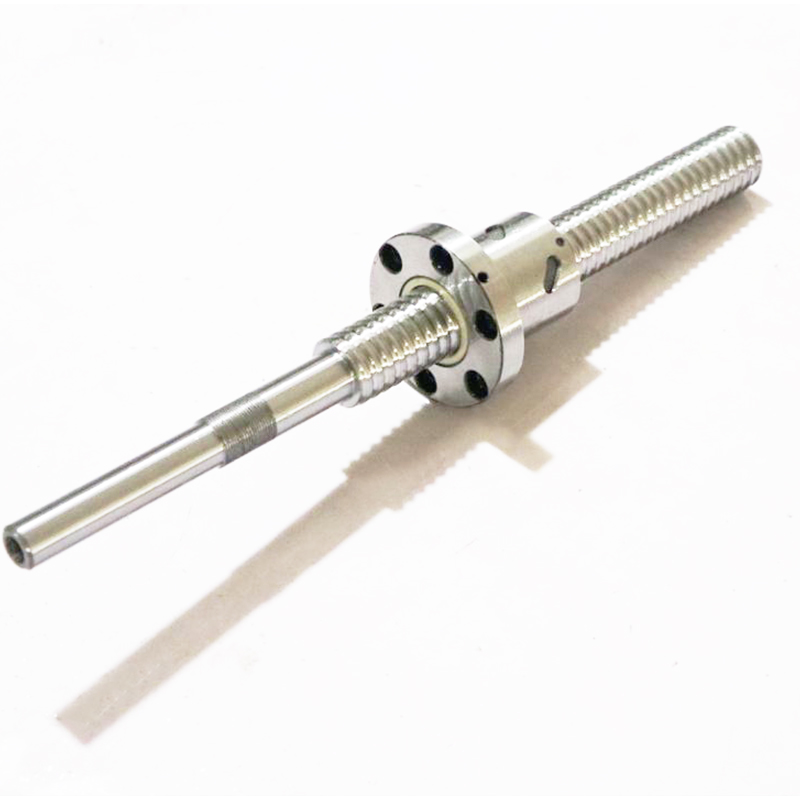

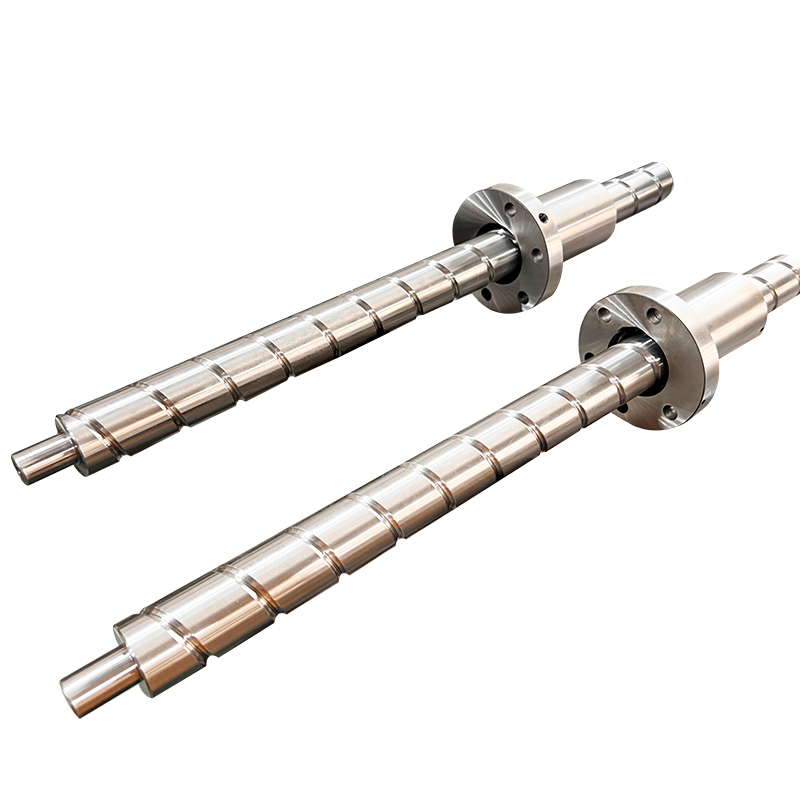

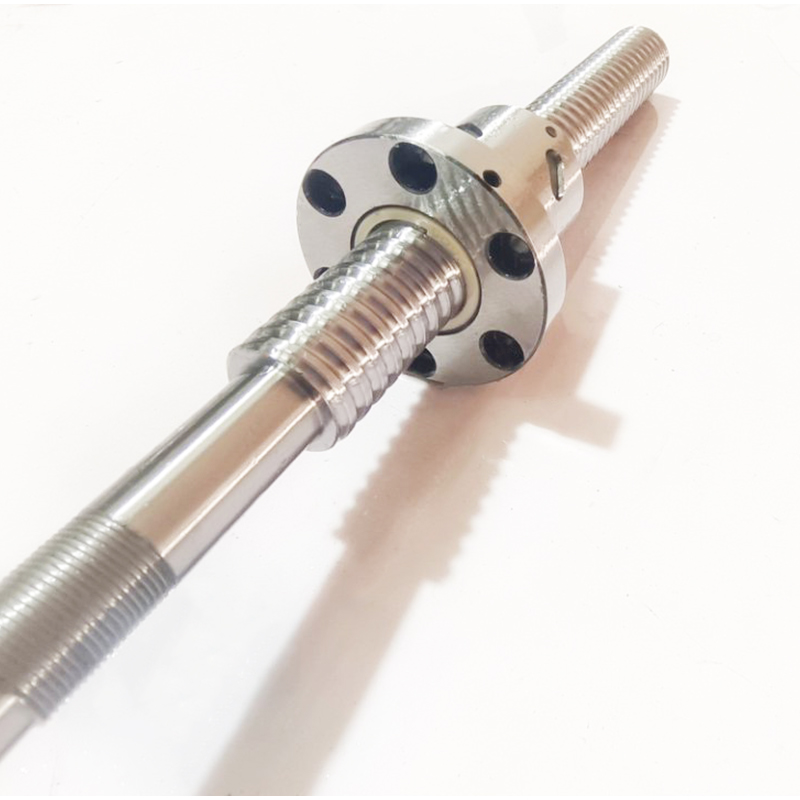

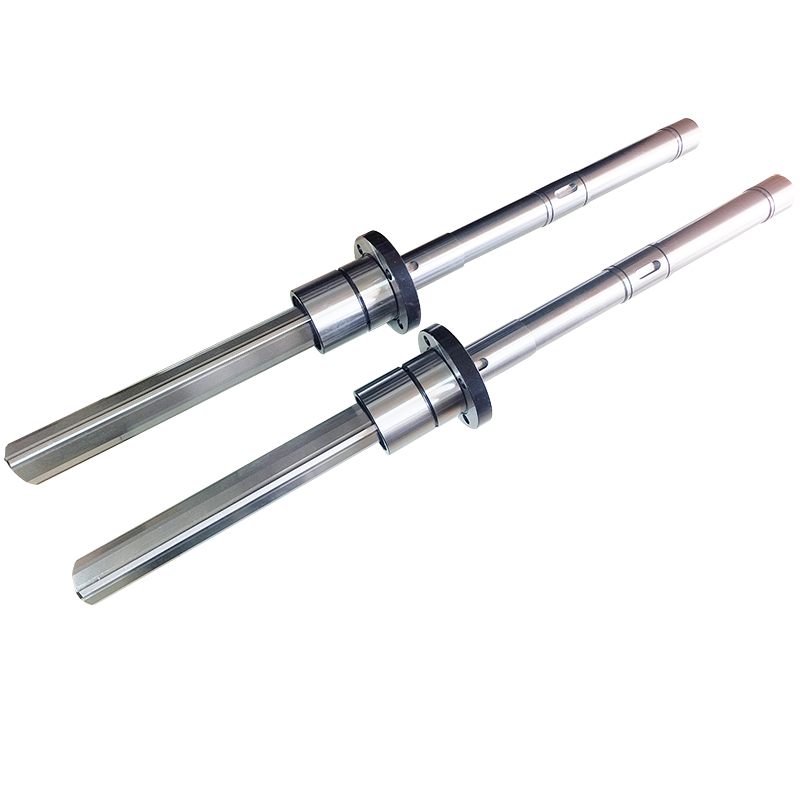

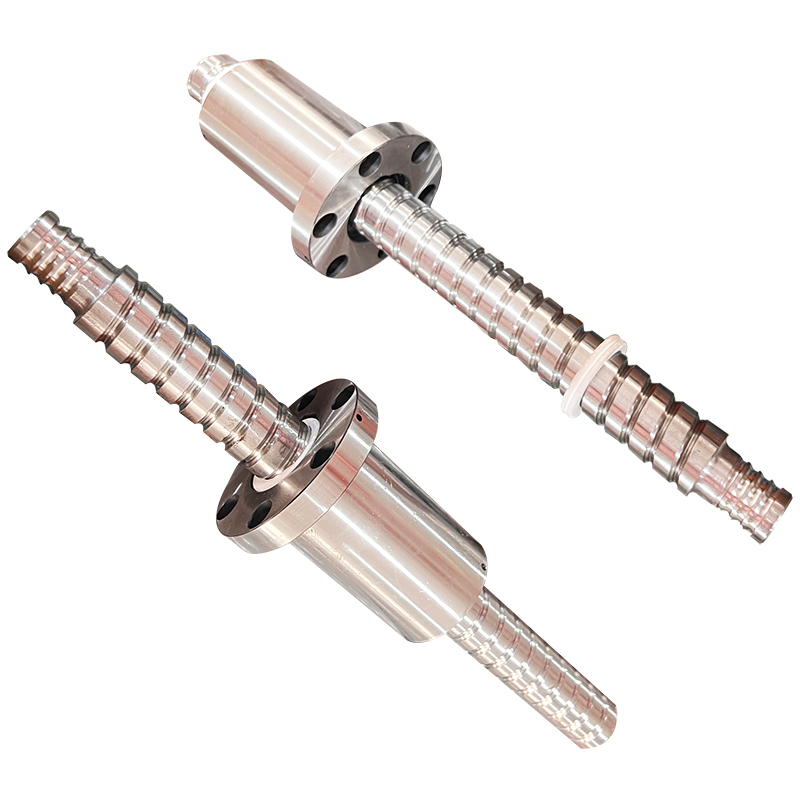

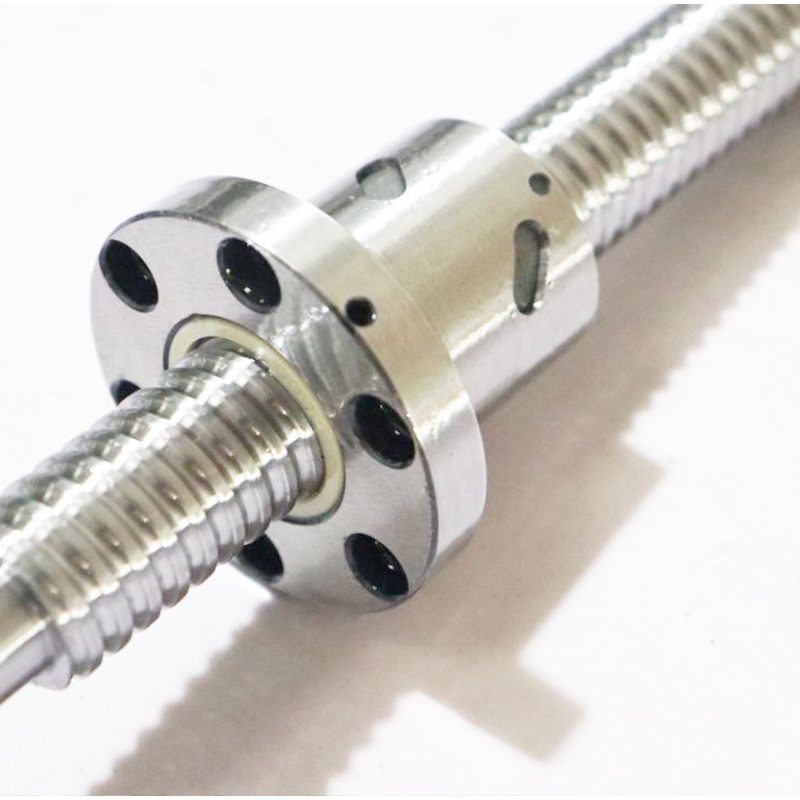

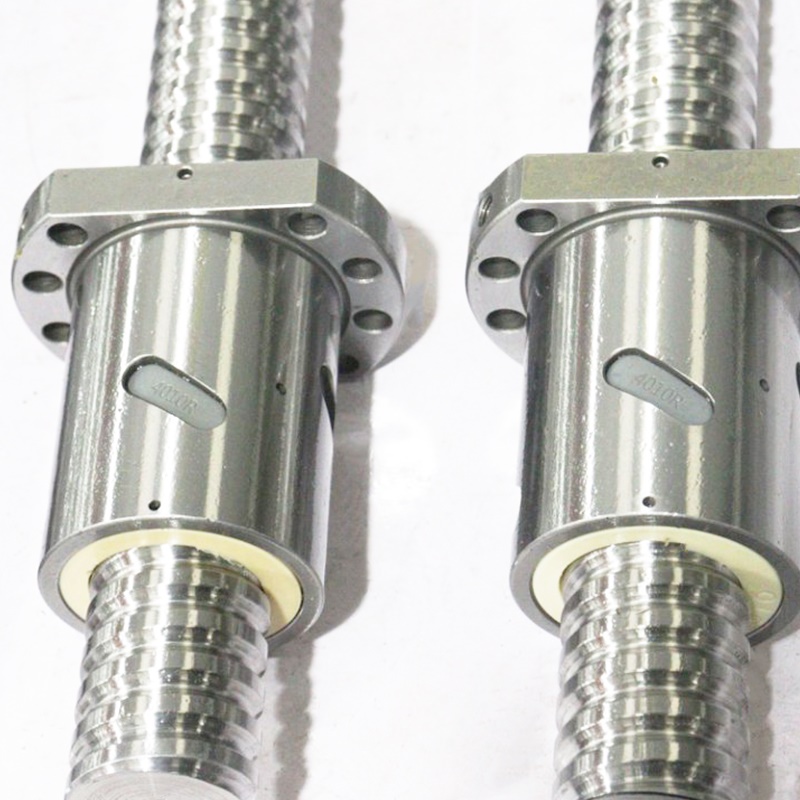

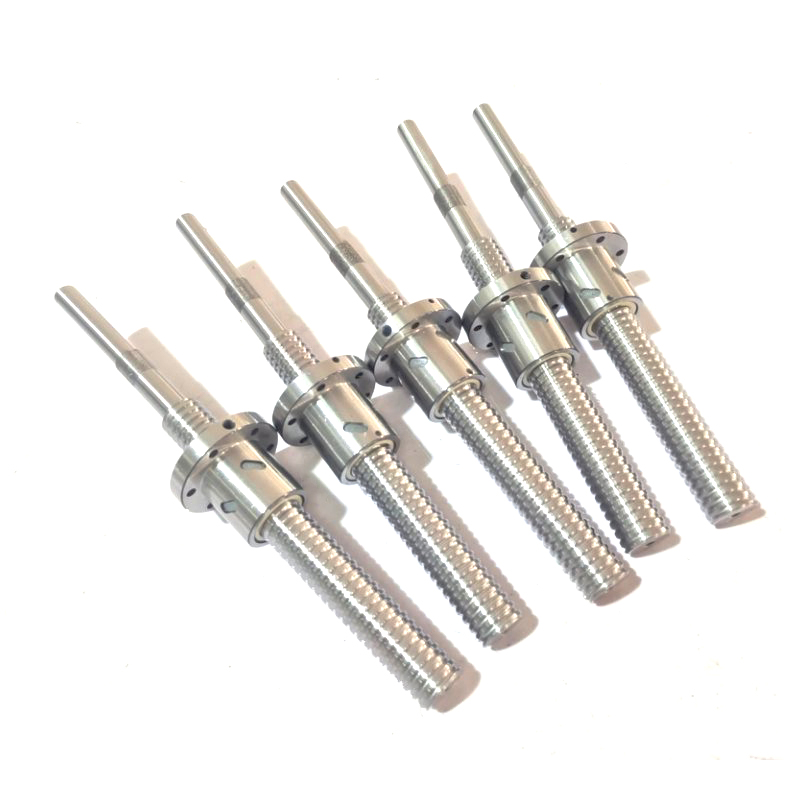

يحتوي المسمار الكروي/السن اللولبي على أخاديد المسمار الكروي وأخدود السن اللولبي المتقاطع. تحتوي صواميل المسمار الكروي والسن اللولبي على محامل دعم مخصصة مدمجة مباشرة على محيط الصواميل. يستطيع المسمار الكروي/السن اللولبي أداء ثلاثة أوضاع حركة (دورانية، وخطية، ولولبية) بعمود واحد عن طريق تدوير أو إيقاف صامولة السن اللولبي.
| اسم المنتج | الكرة اللولبية |
| رقم الموديل | مخصصة حسب الرسومات |
| مادة | وفقا لاحتياجات العملاء |
| عملية التصنيع | برغي مدلفن، برغي أرضي |
| توصيل | 14 يومًا |
| ميزة | دقة عالية، سرعة عالية، ضوضاء منخفضة، كفاءة عالية |
تُستخدم براغي الكرة ذات الجوزة الواحدة على نطاق واسع في المجالات التالية نظرًا لبنيتها المدمجة وتكلفتها المنخفضة وقدرتها على تلبية متطلبات الدقة والحمل المتوسطة:
1. المعدات الصناعية العامة
خطوط الإنتاج الآلية، آلات التعبئة والتغليف، معدات الطباعة.
2. أدوات الآلات ذات التحكم الرقمي (CNC) ومعدات المعالجة
آلات التصنيع باستخدام الحاسب الآلي الاقتصادية، آلات EDM.
3. المعدات الطبية والمخبرية
معدات التصوير الطبي: تتطلب ترجمة أقواس حلقات الانزلاق لجهاز التصوير المقطعي المحوسب مستوى منخفضًا من الضوضاء والاستقرار.
الأجهزة المعملية: تعتمد على خاصية القفل الذاتي للمسمار (مع الفرامل).
4. السيارات والنقل
إلكترونيات السيارات: رافعات النوافذ الكهربائية، وتعديلات المقاعد (تصميم مانع للغبار).
النقل بالسكك الحديدية: مفتاح نقل باب المترو، والذي يحتاج إلى اجتياز اختبارات الاهتزاز والمتانة.
تحتل براغي الكرة ذات الجوزة الواحدة السوق السائدة في الأحمال الخفيفة والمتوسطة والسرعات المتوسطة والمنخفضة وسيناريوهات الدقة التقليدية بسبب فعاليتها من حيث التكلفة.
| مواصفة | قيمة |
| القطر | 35 |
| يقود | 05 |
| شفة | أساسي |
| اتجاه الخيط | اليد اليمنى |
| دقة الرصاص | C5 |
| يبدأ | 1 |
| مادة | فولاذ محمل GCr15 |
| نوع الخيط | طحن |
تتضمن معالجة منتجات الكرة اللولبية الخطوات التالية:
1. اختيار المواد: قم باختيار مواد معدنية عالية الجودة، مثل الفولاذ السبائكي عالي الجودة، للجزء الرئيسي من المسمار الكروي.
2. التحول: استخدم مخرطة لقلب المادة المعدنية. أولًا، ثبّت المادة المعدنية على المخرطة، واستخدم أداة قطع لقطعها تدريجيًا إلى قطعة عمل أسطوانية. تضمن هذه الخطوة دقة قطر وطول المسمار الكروي.
3. معالجة خيوط المسمار: تتم معالجة خيط البرغي على السطح الخارجي للبرغي الكروي. يتطلب ذلك استخدام أداة خيط لقطع خط الخيط على البرغي الكروي، مما يسمح بتوافقه مع معدات أخرى.
4. معالجة الكرة الفولاذية: صُنع كرات فولاذية ذات حجم مناسب لحركة التدحرج بين المسمار الكروي والمنزلق. عادةً ما تُصنع الكرات الفولاذية من مواد معدنية، ويُحدد حجمها بدقة من خلال عمليات معالجة مثل الطحن.
5. التجميع: تجميع مكونات اللولب الكروي المختلفة. يشمل ذلك بشكل أساسي تثبيت اللولب الكروي في سكة التوجيه، والتأكد من تركيب الكرة الفولاذية بشكل صحيح في مسار السباق بين اللولب الكروي والمنزلق.
6. تصحيح الأخطاء وفحص الجودة: بعد التجميع، يجب فحص برغي الكرة واختبار جودته. يشمل ذلك فحص سلاسة الدوران، وقياس دقة وحجم البرغي، والتحقق من جودة وأداء نظام برغي الكرة بأكمله.
7. معالجة السطح: حسب الحاجة، يمكن معالجة سطح المسمار الكروي، مثل طلاء الكروم، والتعتيم، وما إلى ذلك، لتحسين مقاومته للتآكل ومقاومة التآكل.
يرجى القراءة ، والبقاء على اطلاع ، والاشتراك ، ونحن نرحب بك لإخبارنا برأيك
