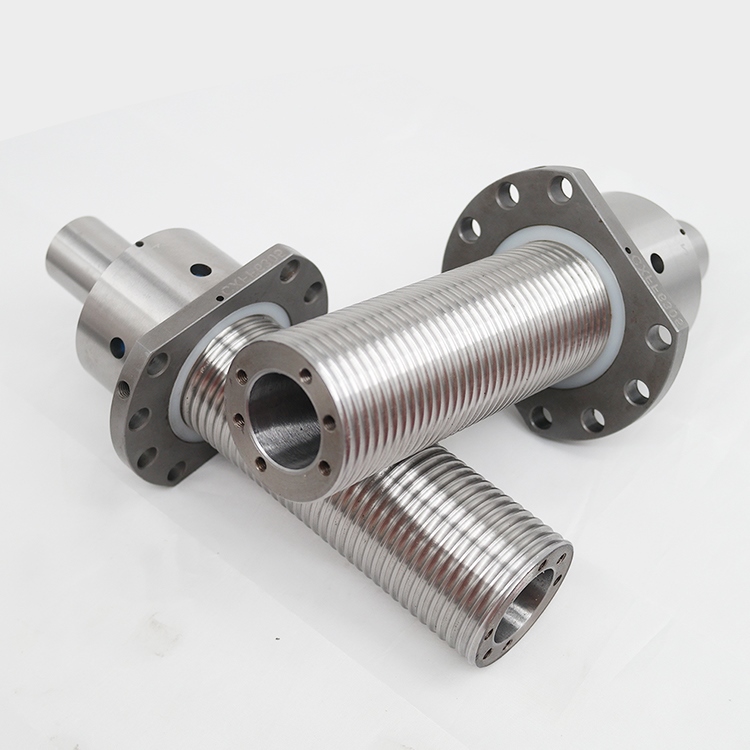

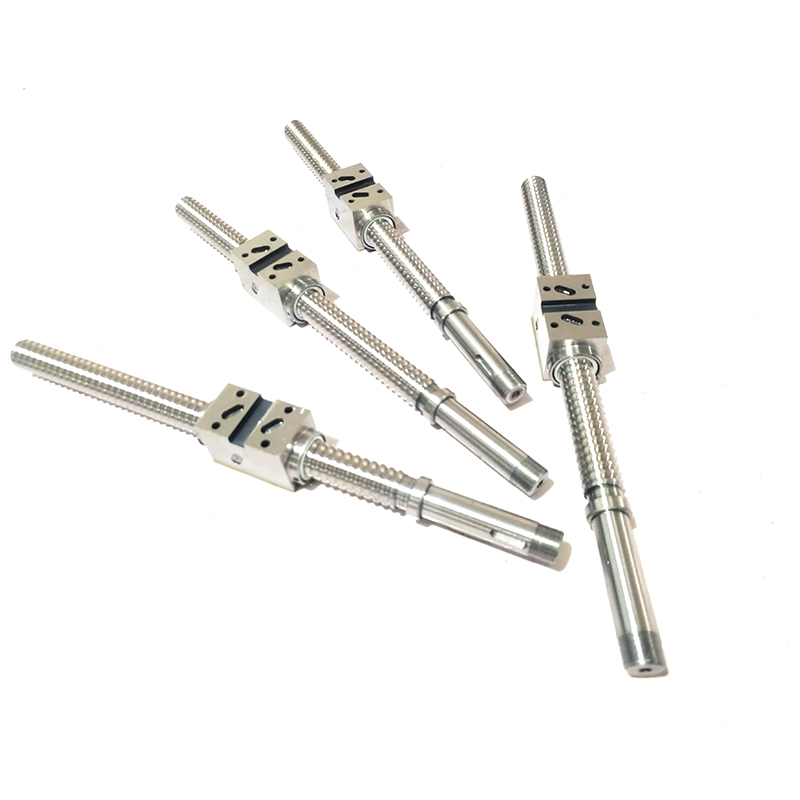

اليوم ، دعنا نتحدث عن المعلمات الرئيسية لاختيار مسامير الكرة. بناءً على هذه المعلمات ، يمكننا اختيار المنتج المناسب.عند اختيار أ برغي الكرة ، عادة ما تحتاج العوامل التالية إلى مراعاة: 1. متطلبات التحميل: حدد نوع وحجم واتجاه الحمل المراد حمله. حدد قطر المسمار والمواد المسمار المناسبة وفقًا لمتطلبات الحمل. 2. متطلبات الدقة: تحديد دقة تحديد المواقع المطلوبة والتكرار. تتطلب متطلبات الدقة العالية عادة اختيار المسمار للكرة بقطر أصغر. 3. متطلبات السرعة: تحديد نطاق السرعة والحد الأقصى للسرعة المراد نقلها. تتطلب متطلبات السرعة الأعلى عادة اختيار المسمار الكروي عالي الارتداد. 4. المتطلبات البيئية: النظر في عوامل مثل درجة الحرارة والرطوبة وتآكل بيئة التشغيل. حدد مواد المسمار المناسبة وطرق التشحيم لتلبية المتطلبات البيئية. 5. الحياة والموثوقية: حدد برغي الكرة المناسب وفقًا لمتطلبات الحياة للتطبيق. بشكل عام ، يمكن للكرات الكبيرة والمزيد من المواد المقاومة للبلى أن تزيد من عمر خدمة المسمار. إذا كنت مهتمًا بمسامير الكرة ، فيرجى الاتصال بنا للحصول على مشورة فنية أكثر تفصيلاً وإرشادات الاختيار. مرحبا بكم استشاريك.

هناك عدة عوامل يجب مراعاتها عند اختيار أ برغي الكرة لضمان تلبية متطلبات التطبيق. فيما يلي الخطوات الرئيسية واعتبارات الاختيار:   1. متطلبات التحميل الحمل المحوري: حدد الحد الأقصى للحمل المحوري الذي يحتاجه المسمار إلى تحمله ، بما في ذلك الأحمال الثابتة والديناميكية. الحمل الشعاعي: قد تتضمن بعض التطبيقات أحمالًا شعاعية ، وتحتاج إلى التأكد من أن محامل المسمار والدعم يمكنها تحملها.   2. السكتة الدماغية والسرعة طول السكتة الدماغية: حدد السكتة الدماغية الفعالة للمسمار بناءً على متطلبات التطبيق. سرعة التشغيل: حدد أقصى سرعة تشغيل للمسمار لتجنب الاهتزاز أو التآكل بسبب السرعة المفرطة.   3. متطلبات الدقة دقة تحديد المواقع: حدد مستوى الدقة المناسب (C0 إلى C10 ، C0 هو أعلى دقة) بناءً على متطلبات التطبيق. التكرار: تأكد من أن تكرار المسمار يفي بالمتطلبات.   4. الرصاص والملعب الرصاص: يؤثر الرصاص على سرعة ودقة المسمار. كلما زاد عدد الرصاص ، كلما كانت السرعة بشكل أسرع ، ولكن يتم تقليل الدقة. الملعب: يرتبط الملعب بالرصاص ، ويجب اختيار الملعب المناسب بناءً على متطلبات السرعة والدقة.   5. قطر المسمار اختيار القطر: يؤثر القطر على صلابة وحمل المسمار. كلما كان القطر أكبر ، كلما زادت الصلابة وارتفاع سعة الحمل.   6. التحميل المسبق والتخليص التحميل المسبق: التحميل المسبق يمكن أن يقلل من الخلوص ، وتحسين الصلابة والدقة ، ولكن يزيد من الاحتكاك والارتداء. التخليص: حدد مستوى التخليص المناسب وفقًا لمتطلبات التطبيق. عادة ما تتطلب التطبيقات عالية الدقة خلوص الصفر.   7. طريقة الدعم ثابت الثابت: مناسبة للصلابة العالية والتطبيقات عالية الدقة. مدعوم ثابت: مناسبة لمتطلبات الدقة والصلابة المتوسطة. خالية من الثابت: مناسبة لمتطلبات الصلابة منخفضة الدقة وانخفاض.   8. تزييت وختم تزييت: حدد طريقة التشحيم المناسبة (تزييت الشحوم أو الزيت) لتمديد عمر الخدمة. الختم: حدد طريقة الختم المناسبة وفقًا لبيئة العمل لمنع الدخول إلى الغبار والشوائب.   9. العوامل البيئية درجة الحرارة: ضع في اعتبارك نطاق درجة حرارة بيئة العمل واختيار مواد ومواد تشحيم مناسبة. التآكل: في البيئات المسببة للتآكل ، اختر المواد المقاومة للتآكل أو العلاجات السطحية.   10. حساب الحياة حياة التعب: احسب عمر التعب من المسمار بناءً على ظروف الحمل والتشغيل لضمان تلبية متطلبات التطبيق.   11. مطابقة المحرك عزم الدوران والسرعة: تأكد من أن المسمار المحدد يطابق عزم الدوران وسرعة محرك القيادة. مطابقة القصور الذاتي: فكر في مطابقة الجمود للنظام لضمان أن المحرك يمكنه قيادة المسمار بشكل فعال.   12. حجم التثبيت مساحة التثبيت: حدد حجم المسمار والدعم المناسب بناءً على مساحة التثبيت.   13. يكلف الميزانية: النظر في عوامل التكلفة واختر المنتجات ذات الأداء العالي التكلفة أثناء تلبية المتطلبات الفنية.   ملخص خطوات الاختيار:   1. تحديد متطلبات الحمل والسكتة الدماغية والسرعة.   2. حدد درجة الدقة المناسبة بناءً على متطلبات الدقة.   3. حدد الرصاص والملعب المناسب.   4. حدد قطر المسمار بناءً على متطلبات الحمل والصلابة.   5. تحديد متطلبات التحميل المسبق والتخليص.   6. حدد طريقة الدعم المناسبة.   7. النظر في تزييت وختم متطلبات.   8. تقييم العوامل البيئية.   9. حساب حياة التعب.   10. تطابق المحرك والمسمار.   11. النظر في حجم التثبيت والتكلفة.   باتباع هذه الخطوات ، يمكنك التأكد من أن المسمار الكرة الذي تختاره يفي بمتطلبات التطبيق الخاصة بك ولديه عمر خدمة طويل وأداء جيد.

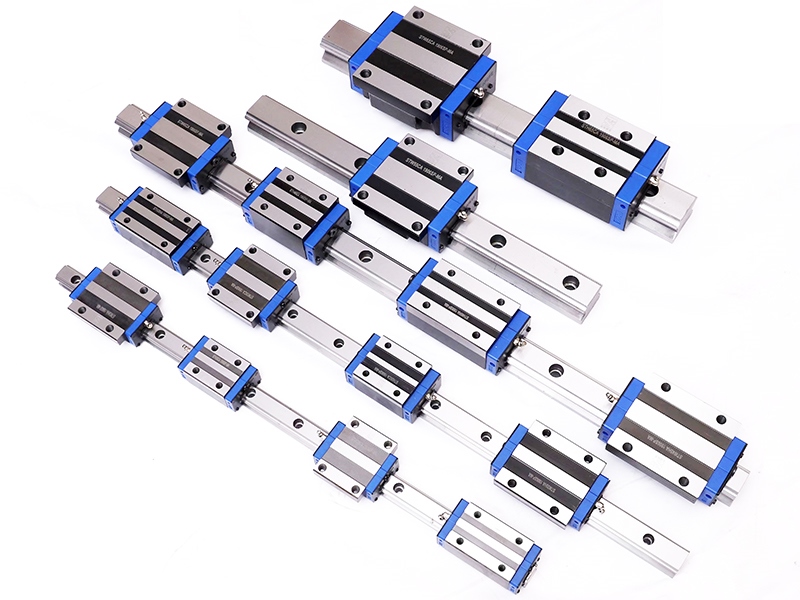

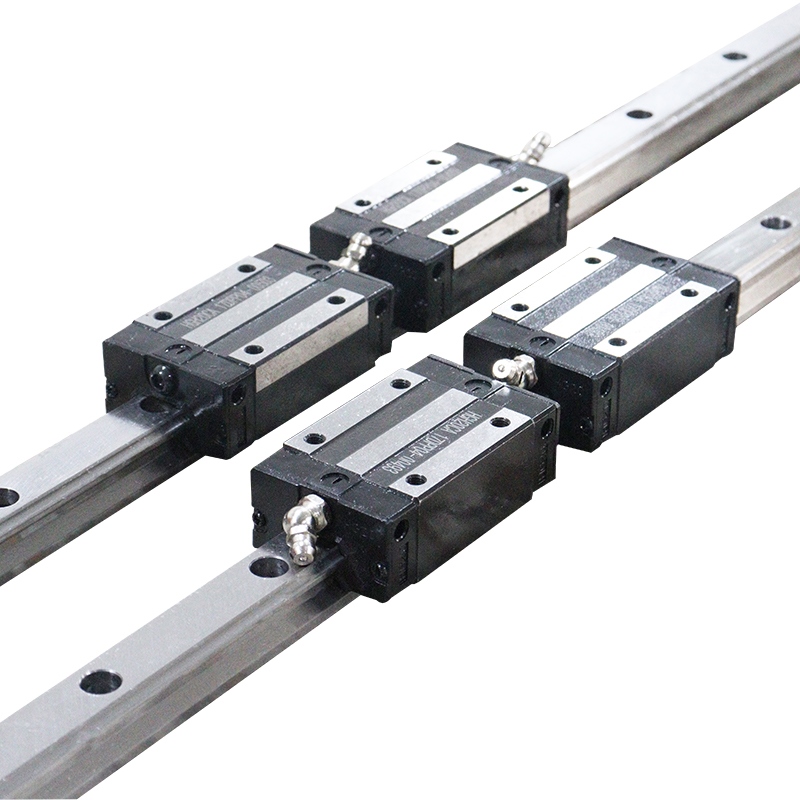

كمكون نقل أساسي في الأتمتة الصناعية والمعدات الدقيقة ، فإن اختيار أدلة خطية يرتبط ارتباطًا مباشرًا بدقة الكفاءة والحياة واستقرار المعدات. ستوفر هذه المقالة للمهندسين مرجع اختيار منهجي من جوانب مبادئ الاختيار والمعلمات الرئيسية والخطوات والاحتياطات ، مع سيناريوهات التطبيق الفعلية.تحليل المعلمات الرئيسية قبل الاختيار1. سعة التحميل والاتجاهنوع الحمل: من الضروري توضيح الحمل الثابت (القوة الرأسية والجانبية) والحمل الديناميكي (قوة القصور الذاتي الناجم عن التسارع) التي تتحملها المعدات.اتجاه التحميل: يمكن أن تصمد الأدلة الخطية عادةً على تحمل الأحمال الأربع ، ولكن يجب تحديد تخطيط السباق وتوزيع شريط التمرير للأدلة وفقًا لاتجاه القوة الفعلي.توازن عزم الدوران: يجب حساب مركز الجاذبية وعزم الدوران في تطبيقات معقدة لتجنب التشوه أو تقصير عمر الأدلة بسبب القوة غير المستوية.2. مستوى الدقةحدد المستوى العادي (± 50μm) ، مستوى الدقة (± 10μm) أو مستوى الدقة العالية للغاية (± 5μm) وفقًا لمتطلبات التطبيق. على سبيل المثال ، تتطلب معدات أشباه الموصلات دقة تحديد المواقع على مستوى نانومتر ، ويجب اختيار أدلة دقة عالية للغاية.3. نوع التوجيه والمواداختيار النوع:دليل المتداول (الكرة/الأسطوانة): احتكاك منخفض ، سرعة عالية ، مناسبة للمعالجة عالية السرعة والوضع الدقيق.دليل الانزلاق: سعة الحمل القوية ، ومناسبة للسيناريوهات ذات التحميل الثقيل والسرقة المنخفضة.التكيف المادي:الصلب الكربوني: حمل عالية الحمل ، مناسبة للصناعة الثقيلة ؛الفولاذ المقاوم للصدأ: مقاوم للتآكل ، مناسبة للبيئات الرطبة أو التآكل ؛سبيكة الألومنيوم: خفيفة الوزن ، مناسبة للمعدات الطبية أو سيناريوهات التحميل الخفيف.4. القدرة على التكيف البيئي تتطلب بيئات مثل ارتفاع درجة الحرارة أو الرطوبة أو الغبار أو الوسائط المسببة التآكل طلاءًا مقاومًا للدرجات الحرارة العالية ، أو تصميمات مقاومة للغبار المختومة أو حلول تزييت خاصة.  خطوات اختيار الدليل الخطي1. متطلبات واضحةتحديد سرعة الحركة والتسارع وطول السكتة الدماغية وحد مساحة التثبيت للمعدات 28.2. حساب الحمل والحياةاحسب سعة التحميل للدليل وفقًا لصيغة الحمل (مثل الحمل المقدر الثابت والحمل المقنن الديناميكي) ، ويرجع إلى صيغة حساب الحياة التي توفرها الشركة المصنعة (مثل الحياة المصنفة L10) لتقييم دورة الصيانة.3. حدد مواصفات الدليلدليل الدليل: كلما كان العرض أوسع العرض ، كلما كانت الصلابة وقدرة الحمل أقوى. المواصفات الشائعة من 15 مم إلى 45 مم.مستوى التحميل المسبق: لا يوجد التحميل المسبق أو التحميل المسبق للضوء أو التحميل المسبق أو التحميل المسبق الثقيل. كلما ارتفعت التحميل المسبق ، كلما زادت صلابة ، لكن مقاومة الاحتكاك تزداد.4. تصميم التزييت والصيانةاختر تزييتًا مركزيًا أو نظامًا مشائيًا ذاتيًا ، وقم بتنظيف الغبار بانتظام وأضف الشحوم لتقليل التآكل. سيناريوهات التطبيق النموذجية وحالات الاختيار1. أدوات آلة CNCالمتطلبات: التكرار العالي (± 5μm) ، صلابة عالية.الاختيار: دليل الأسطوانة الدقيق للغاية ، الصلب الكربوني ، تصميم التحميل المسبق الثقيل ، مع نظام التغذية المرتدة حلقة مغلقة.2. الروبوت الصناعيالمتطلبات: حركة مرنة بدرجات متعددة من الحرية ، ومقاومة البدء والتوقف المتكرر.الاختيار: دليل كرة الاحتكاك المنخفض ، الفولاذ المقاوم للصدأ ، هيكل الختم مقاوم للغبار.3. معدات أشباه الموصلاتالمتطلبات: تحديد المواقع على مستوى النانو ، ومقاومة بيئة الغرفة النظيفة.الاختيار: دليل العدوى أو دليل التعليق المغناطيسي ، درجة الدقة عالية للغاية ، حل تزييت خالي من الغبار.سوء الفهم الشائع والاحتياطات في الاختيارتجاهل تأثير الحمل الديناميكي: فقط النظر في الحمل الثابت قد يتسبب في فشل الدليل بسبب الحمل الزائد للقوة بالقصور الذاتي أثناء الحركة عالية السرعة.السعي المفرط لدقة عالية: سيؤدي استخدام أدلة الدقة عالية للغاية في السيناريوهات غير المحددة إلى زيادة التكاليف ، ويمكن أن تلبي الدرجات العادية الاحتياجات.التكيف البيئي غير الكافي: الفشل في اختيار تصميم الحماية للأغبار أو البيئات المسببة للتآكل سيقصر بشكل كبير حياة الدليل.التثبيت والصيانة غير لائق: سيؤثر تعديل التحميل المسبق غير الكافي أو عدم التزييت بشكل مباشر على دقة الحركة واستقرارها.ملخصيحتاج اختيار الأدلة الخطية إلى النظر بشكل شامل في العوامل المتعددة مثل الحمل والدقة والبيئة والتكلفة وما إلى ذلك ، وضبطها بمرونة وفقًا لسيناريوهات التطبيق الفعلية. من خلال الحساب العلمي ، والمعلمات المطابقة المعقولة والصيانة المنتظمة ، يمكن زيادة أداء الأدلة إلى الحد الأقصى ويمكن تمديد عمر الجهاز. يوصى بالتواصل الكامل مع الموردين والمهندسين في بداية الاختيار ، واستخدام الأدوات المهنية (مثل برنامج حساب التحميل) لتحسين الحل لضمان توازن بين الكفاءة والموثوقية.إذا كنت بحاجة إلى معرفة المزيد عن معلمات نموذج محددة أو حالات تطبيق ، فيمكنك الرجوع إلى دليل الاختيار أو المستندات الفنية التي توفرها الشركة المصنعة.

في مجال الأتمتة الميكانيكية والتصنيع الدقيق، أدلة خطية، باعتبارها مكونًا أساسيًا في نقل الحركة، أصبحت الأدلة الخطية جزءًا لا غنى عنه في المعدات الصناعية الحديثة بفضل دقتها العالية وصلابتها وثباتها. من أدوات الآلات ذات التحكم الرقمي (CNC) إلى الروبوتات، ومن المعدات الطبية إلى الفضاء، تغطي تطبيقات الأدلة الخطية جميع المجالات تقريبًا التي تتطلب حركة خطية دقيقة. ستتناول هذه المقالة بالتفصيل الاستخدامات الأساسية للأدلة الخطية ودورها الرئيسي في مختلف الصناعات.1. الأتمتة الصناعية: "الدافع الخفي" لإنتاج فعال في معدات الأتمتة الصناعية، تشكل الأدلة الخطية المكونات الأساسية لتحقيق الحركة الخطية عالية السرعة وعالية الدقة. أدوات الآلات ذات التحكم الرقمي (CNC): تدعم الأدلة الخطية التغذية الخطية للأدوات أو قطع العمل لضمان دقة تحديد المواقع أثناء المعالجة حتى مستوى الميكرون. على سبيل المثال، في أدوات ماكينات قطع المعادن، تُحدد صلابة قضبان التوجيه بشكل مباشر تشطيب السطح المعالج واتساق أبعاده. الروبوتات الصناعية: تعتمد جميع مفاصل ذراع الروبوت المتحركة، ووحدات اللحام والتجميع، على أدلة خطية لضمان دقة تحديد المواقع. ويُحسّن احتكاكها المنخفض وقدرتها العالية على التكرار من كفاءة تشغيل الروبوت ويُقلل من استهلاك الطاقة. خط الإنتاج الآلي: في أنظمة مناولة المواد والفرز، تدعم الأدلة الخطية الحركة الخطية لأحزمة النقل أو المتلاعبين، مما يحقق تشغيلًا مستمرًا ومستقرًا على مدار 24 ساعة. 2. الأجهزة الدقيقة ومعدات الاختبار: "حكام" العالم المجهري في المناطق التي تتطلب دقة دون الميكرون، توفر الأدلة الخطية الدعم الفني للحركة الدقيقة. الأجهزة البصرية: تعتمد المنصات المتنقلة لآلات القطع بالليزر ومراحل المجهر على ثبات الأدلة لتجنب تأثير الاهتزاز على دقة التصوير أو المعالجة. أدوات القياس ثلاثية الأبعاد: تحقق آلات القياس الإحداثية (CMMs) إمكانية تكرار وضع المجسات في الفضاء ثلاثي الأبعاد من خلال أنظمة التوجيه، ويمكن التحكم في الخطأ في حدود 1 ميكرومتر. 3. المعدات الطبية: دعم أساسي لعلوم الحياة والتكنولوجيا تتطلب الصناعة الطبية متطلبات عالية للغاية فيما يتعلق بنظافة المعدات وهدوئها وموثوقيتها، كما يوفر التصميم الأمثل للمرشدات الخطية هذه الإمكانية. معدات التشخيص التصويري: يستخدم نظام حلقة الانزلاق في أجهزة التصوير المقطعي المحوسب وأجهزة التصوير بالرنين المغناطيسي أدلة خطية لتحقيق حركة سلسة لأسرّة المرضى، مما يضمن خلو الصور الممسوحة ضوئيًا من أي تشوهات. الروبوتات الجراحية: تعتمد الأذرع الآلية لروبوت دافنشي الجراحي على قضبان لإجراء عمليات دقيقة في الجراحات الأقل توغلاً، كما أن تصميمه منخفض الاحتكاك قادر على تقليل الحرارة والضوضاء الصادرة عن محرك القيادة. 4. النقل والطاقة الجديدة: تحديات الأحمال الثقيلة ومقاومة الطقس إن متانة الأدلة الخطية في البيئات القاسية تجعلها مفيدة للغاية في مجالات النقل والطاقة الجديدة. النقل بالسكك الحديدية: يتطلب نظام باب عربة السكك الحديدية عالية السرعة وجهاز توجيه التعليق في قطار ماجليف أن تتحمل القضبان الحركة الترددية عالية التردد وعالية الأحمال مع مقاومة الاهتزازات وتغيرات درجة الحرارة. توليد الطاقة الشمسية: في نظام تتبع الألواح الكهروضوئية، يضمن التعديل اليومي لزاوية دعامة الدليل الخطي أن اللوحة الشمسية تواجه الشمس دائمًا، مما يحسن كفاءة توليد الطاقة. توليد طاقة الرياح: يضبط نظام الملعب المتغير زاوية الشفرة من خلال السكة، كما أن تصميمه المقاوم للتآكل قادر على التعامل مع الاختبار طويل الأمد لبيئة رذاذ الملح العالي في البحر. الاستنتاج: الاتجاهات المستقبلية للخطوط الإرشادية الخطية في المستقبل، مع دمج علم المواد (مثل الطلاءات الخزفية والمواد المركبة) وتكنولوجيا الاستشعار الذكية، نانجينغ تشونشين سيُحسّن هذا النظام من سعة التحميل، وعمر الخدمة، وقابلية التكيف البيئي للموجهات الخطية، وسيدمجها في نظام إنترنت الأشياء لتحقيق مراقبة فورية للحالة والصيانة التنبؤية. يُسهم التطور المستمر لهذا المكون "الخفي" في دفع عجلة الصناعة 4.0 والتصنيع الذكي. من خلال المقدمة أعلاه لاستخدامات الأدلة الخطية، إذا كنت مهتمًا بمزيد من المعلومات، فيمكنك الاتصال بنا على www.chunxinauto.com، فنحن متواجدون على الإنترنت 24 ساعة في اليوم لخدمتك.

باعتبارها مكونًا أساسيًا في مجال نقل الدقة، فإننا نتوقع أن تطوير براغي كروية سيتأثر قطاع الاتصالات السلكية واللاسلكية بشكل كبير خلال السنوات الثلاث المقبلة باحتياجات الأتمتة الصناعية والتصنيع المتطور والتقنيات الناشئة. وفيما يلي تحليل مفصل لاتجاهات التطور الرئيسية:1. نانجينغ تشونكسين تتبنى ترقيات التكنولوجيا واختراقات الأداءدقة وصلابة أعلى: مع زيادة متطلبات الدقة في مجالات مثل معدات أشباه الموصلات والآلات الطبية (مثل تحديد المواقع على مستوى النانو)، ستعمل مسامير الكرة على تحسين دقة تحديد المواقع المتكررة (ربما في حدود ±1 ميكرومتر) والصلابة المحورية من خلال تحسين تصميم الأخدود وعملية المعالجة الحرارية للمواد والتحكم في التحميل المسبق.السرعة العالية: من خلال التصميم خفيف الوزن (مثل العمود المجوف) وتكنولوجيا دوران الكرة الفولاذية منخفضة الضوضاء، من المتوقع أن تتجاوز السرعة 2000 دورة في الدقيقة لتلبية احتياجات أدوات الآلات والروبوتات CNC عالية السرعة.الوظائف الذكية المتكاملة: ستصبح "المسامير الذكية" المزودة بأجهزة استشعار مدمجة (درجة الحرارة، والاهتزاز، ومراقبة الحمل) شائعة الاستخدام، وسيتم تحقيق الصيانة التنبؤية من خلال ردود الفعل الفورية للبيانات لتقليل وقت التوقف غير المخطط له. 2. نانجينغ تشونشين تُحدّث المواد والابتكار في العملياتتطبيقات المواد الجديدة: إن استخدام الكرات الخزفية أو المحامل الخزفية الهجينة من شأنه أن يقلل الوزن والاحتكاك، في حين أن الفولاذ السبائكي عالي القوة (مثل الفولاذ النتري) يمكن أن يطيل عمره إلى أكثر من 200 ألف ساعة.ابتكار عملية التصنيع: يمكن استخدام تقنية الطباعة ثلاثية الأبعاد لأغطية الأطراف المخصصة أو هياكل الصواميل لتقليل أخطاء التجميع؛ ستعمل تقنية الطحن فائقة الدقة جنبًا إلى جنب مع مراقبة الجودة بالذكاء الاصطناعي على تحسين الاتساق. 3. توسيع نطاق تطبيق الصناعةالطاقة الجديدة والمركبات الكهربائية: الطلب على الحركة الخطية عالية الدقة في خطوط إنتاج البطاريات (مثل معدات تقطيع قطعة القطب) سوف يدفع نمو سوق مسامير الكرة ذات الحمولة الكبيرة (>10 أطنان من الحمل المحوري).الفضاء والطيران: تُستخدم البراغي خفيفة الوزن والمقاومة لدرجات الحرارة القصوى في سيناريوهات مثل محركات الطائرات بدون طيار وآليات نشر الأقمار الصناعية.الروبوتات الطبية: تتطلب الروبوتات الجراحية روبوتات مصغرة (قطرها

لا تزال هناك فجوة معينة بين تشونشين وTHK من حيث الأداء والدقة وعمر الخدمة والموثوقية، حققت شركة تشونشين في السنوات الأخيرة تقدمًا ملحوظًا في اكتساب التكنولوجيا من العلامات التجارية العالمية، وبعض منتجاتها الراقية تقترب من المستوى التقني لشركة THK. وفيما يلي أهم الفروقات:1. المواد والمعالجة الحراريةTHK كرة لولبية:باستخدام الفولاذ السبائكي عالي الجودة (مثل SCM، SUJ2)، وعملية المعالجة الحرارية الصارمة (مثل التبريد بالكربنة، والمعالجة بالتبريد العميق بدرجة حرارة منخفضة)، والصلابة الموحدة، ومقاومة التآكل القوية، والتحكم الجيد في الإجهاد المتبقي.كرة لولبية CHUNXIN:إن نقاء المواد (مثل GCr15) واستقرار المعالجة الحرارية أقل قليلاً، ومن المرجح أن تحدث صلابة غير متساوية أو تشوه، ولكن Chunxin قدمت الآن معدات معالجة حرارية متقدمة، ويتم تضييق الفجوة تدريجيًا.2. عملية التصنيع والدقةTHK كرة لولبية:عملية طحن دقيقة (خشونة مسار الخيط Ra≤0.1μm)، والتحكم الدقيق في التحميل المسبق.يمكن أن يصل مستوى الدقة إلى ISO P1~P3 (C0~C3)، كما أن الخلوص العكسي صغير للغاية (≤0.005 مم).كرة لولبية CHUNXIN:المنتجات المنخفضة والمتوسطة المستوى يتم لفها بشكل أساسي، والدقة تكون في الغالب P5~P7 (C5~C7)؛ يمكن أن يصل المسمار الأرضي عالي الجودة إلى P3.لا تزال هناك تقلبات في اتساق قوة التحميل المسبق ودقة شكل المسار، ولكن تم تحسين العملية من خلال مطاحن CNC.3. الحياة والموثوقيةTHK كرة لولبية:إن حساب عمر الحمل الديناميكي متحفظ (مثل أن عمر THK الاسمي يمكن أن يصل إلى 100000 ساعة)، ومعدل الفشل منخفض في الاستخدام الفعلي.كرة لولبية CHUNXIN:العمر الافتراضي قصير (وفقًا لمعيار ISO 3408)، ولكن نظرًا لتأثير المواد والتزييت والتجميع، قد يزداد مستوى الضوضاء أو تنخفض الدقة بعد الاستخدام طويل الأمد. تُحسّن شركة Chunxin الموثوقية من خلال تحسين تصميم دوران الكرة (مثل هيكل العاكس).4. الابتكار التكنولوجيTHK كرة لولبية:العديد من التقنيات الحاصلة على براءة اختراع (مثل جهاز الإرجاع "Hatchet" من THK).توفير حلول ذات قيمة مضافة عالية (مثل الأختام المقاومة للغبار، والتصميم الصامت عالي السرعة).كرة لولبية CHUNXIN:تتمتع بمزايا في الخدمات المخصصة (مثل الضربات غير القياسية) والفعالية من حيث التكلفة.5. دورة السعر والتسليمTHK كرة لولبية:السعر مرتفع (حوالي 2~3 مرات أكثر من المنتجات المحلية ذات المواصفات نفسها)، ودورة تسليم طويلة (عادة 8~12 أسبوعًا).كرة لولبية CHUNXIN:ميزة التكلفة الواضحة (خاصة النماذج منخفضة الدقة)، والتسليم السريع (2 إلى 4 أسابيع للنماذج التقليدية)، ومناسبة للسيناريوهات ذات الميزانيات المحدودة أو الاستبدال العاجل.بناءً على التحليل السابق، تتجه علامة تشونكسين التجارية تدريجيًا نحو المعايير الدولية. في المستقبل، ستواصل تشونكسين تعلم كيفية دمج براغي الكرة في الذكاء الاصطناعي. إذا كنت مهتمًا، يُرجى التواصل معنا على https://www.chunxinauto.com/contact، نتطلع إلى معلوماتك.

في الصناعة الميكانيكية، تُستخدم براغي المسننات عادةً كعناصر نقل حركة، ويُقارنها الناس عادةً ببراغي الكرة. في الواقع، هما مختلفان. لكلٍّ من براغي المسننات والكرات وظائف وخصائص فريدة في مجال نقل الحركة الميكانيكية. فما الفرق بينهما؟هناك اختلافات واضحة في بنية الاثنين. ال برغي مسنن يتكون بشكل أساسي من عمود مسنن وغطاء مسنن. توجد أخاديد كروية مقابلة على عمود العمود المسنن، وتتدحرج الكرات في هذه الأخاديد، بينما يكون غلاف العمود المسنن محكم الغلق على الجانب الخارجي للعمود ومتصلاً بالعمود من خلال الكرات.ال كرة لولبية تتكون من برغي وصامولة. يتم تضمين الكرات في الأخاديد الحلزونية للمسمار، ويتم تثبيت الجوز بإحكام على المسمار، بالتعاون مع الكرات لتحقيق التحويل بين الحركة الدورانية والحركة الخطية.ثانيًا، تختلف وظائف كلٍّ منهما أيضًا. يُستخدم المسمار اللولبي بشكل أساسي لربط عمودين، مما يسمح بالدوران النسبي بينهما أثناء نقل عزم الدوران.الوظيفة الأساسية للكرة اللولبية هي تحويل الحركة الدورانية إلى حركة خطية، أو تحويل الحركة الخطية إلى حركة دورانية.وبالإضافة إلى ذلك، فإن تطبيقات الاثنين مختلفة أيضًا. تعتبر مسامير العمود المرفقي مناسبة بشكل خاص للمجالات ذات المتطلبات العالية للغاية للدقة والموثوقية، مثل أشباه الموصلات والأجهزة الطبية، وذلك بسبب دقتها العالية وسرعتها العالية واحتكاكها المنخفض.تُستخدم براغي الكرة على نطاق واسع في أدوات الآلات ذات التحكم الرقمي (CNC)، ومعدات الأتمتة، وآلات العمل ذات التحكم الرقمي (CNC)، والمعدات المتعلقة بأشباه الموصلات، والروبوتات الصناعية.على الرغم من أن كلاً من براغي المسننات والكرات تُعدّ من مكونات ناقل الحركة الكروي، إلا أن لكلٍّ منها مزاياه الخاصة من حيث التركيب والوظيفة ومجال التطبيق. عند الاختيار، يجب اختيار المكوّن المناسب وفقًا لاحتياجات ناقل الحركة الميكانيكي المحددة.نحن مصدر مبيعات المصنع المباشرة،إذا كنت بحاجة إلى أي معلومات، يرجى الاتصال بنا +86 17372968085، الموقع الإلكتروني:https://www.chunxinauto.com/contact

باعتبارها المكون الأساسي لنقل الدقة، فإن أداء كرة لولبية يؤثر هذا بشكل مباشر على دقة تحديد المواقع واستقرار حركة النظام بأكمله. ووفقًا للإحصاءات، فإن أكثر من 60% من أعطال دقة أدوات ماكينات CNC مرتبطة بتآكل البراغي أو فشل التحميل المسبق. سنذكر اليوم ونقدم التقنيات الرئيسية والطرق العملية لاكتشاف براغي الكرة. 1. الكشف عن الدقة الهندسية خطأ الرصاص: استخدم مقياس التداخل بالليزر للكشف، ويجب أن يكون الخطأ التراكمي لبراغي الرصاص عالية الجودة طوال العملية بأكملها ≤5μm/m دقة ملف تعريف الخيط: يقيس جهاز تحديد الخيط انحراف زاوية السن (في حدود ±30') انحراف القطر الأوسط: كتلة V مع كشف الميكرومتر، القيمة النموذجية ≤0.01 مم 2. كشف أداء الحركة الخلوص العكسي: من خلال قياس الحركة الدقيقة للأمام والخلف، يجب أن يكون مستوى الدقة ≤3 دقيقة قوسية اكتشاف عزم الاحتكاك: يقيس مستشعر عزم الدوران عزم البدء (عادةً 3 مم² تشوه القفص يسبب انحشار الكرة خاتمة: يتحول مهندسو التفتيش من "مُقيّمي جودة" إلى "أطباء دقة"، مستخدمين أساليب كشف ذكية لتشخيص أعطال المعدات المتطورة. في عالم الدقة الدقيقة، يُعد كل قياس دقيق التزامًا بجودة "صنع في الصين".

كمكون لا غنى عنه في النقل في أدوات الآلات ذات التحكم الرقميتلعب براغي الكرة دورًا محوريًا في أداء الآلة بأكملها. سواءً في مجال معالجة القوالب الذي يتطلب دقة فائقة أو في خط الإنتاج الذي يتطلب تشغيلًا مستمرًا وفعالًا، فإن أداء براغي الكرة يؤثر بشكل مباشر وعميق على الجودة العامة لأدوات ماكينات CNC. إليك كيفية تحسين كفاءة إنتاج مسامير الكرة عالية الدقة. 1. استخدم تكنولوجيا المعالجة المتقدمة:إدخال تقنيات المعالجة المتقدمة مثل القطع عالي السرعة والطحن الدقيق لتحسين سرعة المعالجة ودقتها. 2. تحسين سير العملية:حلل عملية الإنتاج الحالية بالتفصيل، واحذف أي روابط غير ضرورية. من خلال تنظيم العملية بشكل منطقي، قلل من وقت مناولة وانتظار قطع العمل بين مختلف المعدات، وحسّن عملية الإنتاج. 3. تحسين الأدوات والتجهيزاتاختيار مواد الأدوات المناسبة ومعايير هندسة الأدوات يُحسّن كفاءة القطع وجودته ويطيل عمره الافتراضي. في الوقت نفسه، يُمكّن تصميم تركيبات دقيقة وفعالة من تحديد مواقع قطع العمل وتثبيتها بسرعة، وتقليل وقت التثبيت، وتحسين دقة المعالجة واستقرارها. 4. ترقية المعدات والصيانة: تقييم معدات الإنتاج بانتظام، واستبدال المعدات القديمة والضعيفة في الوقت المناسب، وإدخال معدات إنتاج متطورة وخطوط إنتاج آلية. وفي الوقت نفسه، إنشاء نظام صيانة متكامل للمعدات لضمان عملها بكفاءة وتقليل فترات توقفها عن العمل. 5. الرقابة البيئية:تعمل ورشة العمل ذات درجة الحرارة والرطوبة الثابتة (±1 درجة مئوية) على تقليل تأثير التشوه الحراري على الدقة.يضمن أساس عزل الاهتزاز (مثل زنبرك الهواء) استقرار التشغيل الدقيق. بالإضافة إلى ذلك، تتطلب براغي الكرة صيانة وتنظيفًا غير منتظمين، وتجديدًا دوريًا للشحم أو زيت التشحيم، ومنع دخول الغبار وبخار الماء والمواد الغريبة الأخرى. ومن خلال هذه الإجراءات، يمكن تحسين كفاءة إنتاج براغي الكرة عالية الدقة بفعالية مع ضمان جودة وأداء المنتجات.

تشغيل حلقة الاحتفاظ أخدود في نهاية المسمار الكروي (أي تركيب حلقة تثبيت/حلقة تثبيت) لاستبدال الصمولة والقفل كرة لولبية طريقة التثبيت حلٌّ عملي، لكنها تتطلب دراسةً شاملةً للتصميم والعملية وقابلية التكيف مع سيناريوهات التطبيق. فيما يلي تحليلٌ مُفصّل:1. جدوى حل أخدود الحلقة المفاجئةالمزايا:هيكل مبسط: يؤدي التخلص من الصواميل ومسامير القفل إلى تقليل عدد الأجزاء وخطوات التجميع.خطر التراخي: من غير المرجح أن ترتخي حلقات التثبيت تحت الحمل المحوري (خاصة في البيئات ذات الاهتزاز المنخفض).توفير المساحة: تشغل الأخاديد الدائرية مساحة أقل، مما يجعلها مناسبة للتصميمات المدمجة.قدرة تحميل محورية محدودة: عادةً ما يكون لدى حلقات التثبيت قدرة تحميل محورية أقل من صواميل القفل وقد لا تكون مناسبة للبيئات ذات الأحمال العالية أو الصدمات العالية.متطلبات دقة التثبيت العالية: تؤثر دقة تشغيل أخدود الحلقة المفاجئة (مثل عمق الأخدود وعرضه واستدارته) بشكل مباشر على التأثير الاحتفاظي لحلقة المفاجئة.صعوبات الصيانة: قد يتطلب التفكيك أدوات متخصصة، وقد يؤدي التفكيك والتجميع المتكرر إلى تآكل أخدود حلقة القفل.2. اعتبارات التصميم الرئيسيةتصنيع أخدود الحلقة المفاجئة:يجب أن تتطابق أبعاد الأخدود بشكل صارم مع مواصفات حلقة الاحتجاز القياسية (مثل DIN 471/472) لضمان تثبيت حلقة الاحتجاز بشكل كامل والحفاظ على مرونتها.يجب أن يكون الجزء السفلي من الأخدود أملسًا وخاليًا من النتوءات لتجنب تركيز الإجهاد الذي قد يتسبب في التشقق.يوصى باستخدام مخرطة CNC لضمان عمودية الأخدود على المحور ودقة الموضع.يُفضّل استخدام حلقات تثبيت محورية (مثل DIN 472). يجب أن يكون سمكها ومرونتها كافيين لتحمل القوة المحورية للبرغي.يمكن النظر في إضافة غسالة حلقة احتجاز لتوزيع القوة المحورية وتقليل التآكل في الأخدود.إجراءات التثبيت الإضافية: يُضاف مانع تسرب لولبي أو لاصق لاهوائي إلى الجزء الخارجي من أخدود حلقة التثبيت لتعزيز أداء منع الارتخاء. يُوفر التثبيت المزدوج، إلى جانب التثبيت بالبراغي الطرفية (ثقوب ملولبة مُشكَّلة آليًا في وجه طرف البرغي ومُثبَّتة على الحلقة الداخلية للمحمل).3. توصيات التنفيذبالنسبة للأحمال الخفيفة/السرعات المنخفضة: يعد حل أخدود حلقة الاحتجاز ممكنًا، ولكن حالة حلقة الاحتجاز تتطلب فحصًا منتظمًا.بالنسبة للأحمال الثقيلة/الاهتزازات العالية: يوصى بالاحتفاظ بصامولة القفل أو استخدام تركيبة صامولة مزدوجة + غسالة قفل.اختبار التحقق: محاكاة ظروف التشغيل الفعلية (مثل الاهتزاز وارتفاع درجة الحرارة) على النموذج الأولي للتأكد مما إذا كانت حلقة الاحتفاظ تظهر حركة محورية.4. تحسينات محتملة أخرىتصميم مقعد المحمل: تحقق من التحميل المسبق وتناسب التفاوتات الخاصة بمحامل FK لضمان خلو المحامل من اللعب.دعم البراغي: إذا سمحت المساحة، يمكن استخدام تكوين مدعوم ثابتًا (بدلاً من التكوين الخالي من الثبات) لتقليل خطر الإزاحة المحورية.إذا تم اختيار حل أخدود الحلقة الاحتجازية، فمن المستحسن استشارة مورد المسمار الكروي لتأكيد قابلية تصنيع المادة النهائية (على سبيل المثال، ما إذا كانت الصلابة تسمح بقطع الأخدود) والإشارة إلى أمثلة تطبيق مماثلة (مثل طرق تركيب المحور Z المستخدمة في بعض أدوات الآلات CNC الصغيرة).
