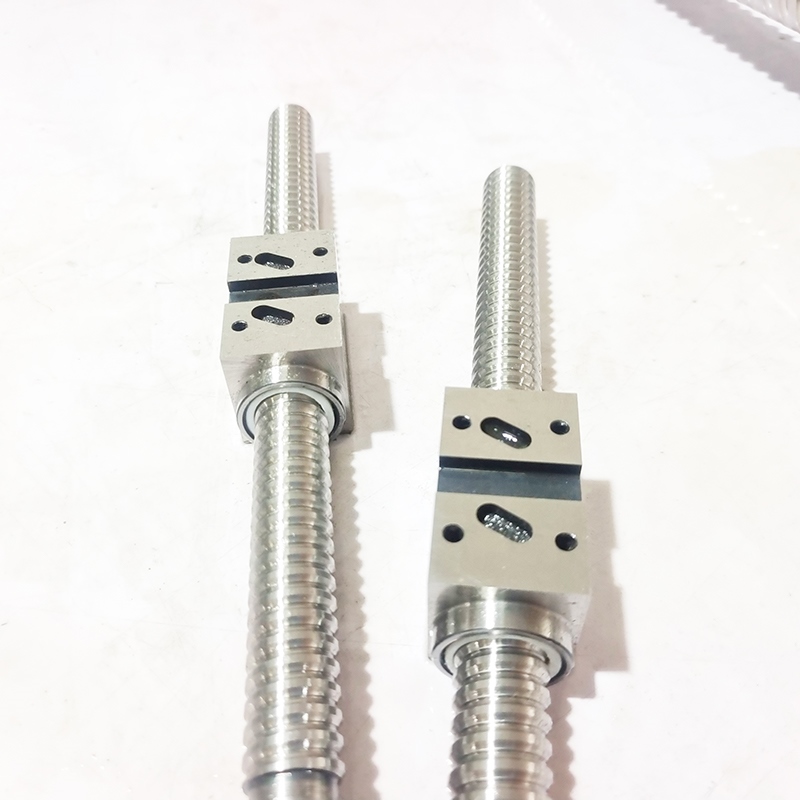

تشغيل حلقة الاحتفاظ أخدود في نهاية المسمار الكروي (أي تركيب حلقة تثبيت/حلقة تثبيت) لاستبدال الصمولة والقفل كرة لولبية طريقة التثبيت حلٌّ عملي، لكنها تتطلب دراسةً شاملةً للتصميم والعملية وقابلية التكيف مع سيناريوهات التطبيق. فيما يلي تحليلٌ مُفصّل:
1. جدوى حل أخدود الحلقة المفاجئة
المزايا:
هيكل مبسط: يؤدي التخلص من الصواميل ومسامير القفل إلى تقليل عدد الأجزاء وخطوات التجميع.
خطر التراخي: من غير المرجح أن ترتخي حلقات التثبيت تحت الحمل المحوري (خاصة في البيئات ذات الاهتزاز المنخفض).
توفير المساحة: تشغل الأخاديد الدائرية مساحة أقل، مما يجعلها مناسبة للتصميمات المدمجة.
قدرة تحميل محورية محدودة: عادةً ما يكون لدى حلقات التثبيت قدرة تحميل محورية أقل من صواميل القفل وقد لا تكون مناسبة للبيئات ذات الأحمال العالية أو الصدمات العالية.
متطلبات دقة التثبيت العالية: تؤثر دقة تشغيل أخدود الحلقة المفاجئة (مثل عمق الأخدود وعرضه واستدارته) بشكل مباشر على التأثير الاحتفاظي لحلقة المفاجئة.
صعوبات الصيانة: قد يتطلب التفكيك أدوات متخصصة، وقد يؤدي التفكيك والتجميع المتكرر إلى تآكل أخدود حلقة القفل.
2. اعتبارات التصميم الرئيسية
تصنيع أخدود الحلقة المفاجئة:
يجب أن تتطابق أبعاد الأخدود بشكل صارم مع مواصفات حلقة الاحتجاز القياسية (مثل DIN 471/472) لضمان تثبيت حلقة الاحتجاز بشكل كامل والحفاظ على مرونتها.
يجب أن يكون الجزء السفلي من الأخدود أملسًا وخاليًا من النتوءات لتجنب تركيز الإجهاد الذي قد يتسبب في التشقق.
يوصى باستخدام مخرطة CNC لضمان عمودية الأخدود على المحور ودقة الموضع.
يُفضّل استخدام حلقات تثبيت محورية (مثل DIN 472). يجب أن يكون سمكها ومرونتها كافيين لتحمل القوة المحورية للبرغي.
يمكن النظر في إضافة غسالة حلقة احتجاز لتوزيع القوة المحورية وتقليل التآكل في الأخدود.
إجراءات التثبيت الإضافية: يُضاف مانع تسرب لولبي أو لاصق لاهوائي إلى الجزء الخارجي من أخدود حلقة التثبيت لتعزيز أداء منع الارتخاء. يُوفر التثبيت المزدوج، إلى جانب التثبيت بالبراغي الطرفية (ثقوب ملولبة مُشكَّلة آليًا في وجه طرف البرغي ومُثبَّتة على الحلقة الداخلية للمحمل).
3. توصيات التنفيذ
بالنسبة للأحمال الخفيفة/السرعات المنخفضة: يعد حل أخدود حلقة الاحتجاز ممكنًا، ولكن حالة حلقة الاحتجاز تتطلب فحصًا منتظمًا.
بالنسبة للأحمال الثقيلة/الاهتزازات العالية: يوصى بالاحتفاظ بصامولة القفل أو استخدام تركيبة صامولة مزدوجة + غسالة قفل.
اختبار التحقق: محاكاة ظروف التشغيل الفعلية (مثل الاهتزاز وارتفاع درجة الحرارة) على النموذج الأولي للتأكد مما إذا كانت حلقة الاحتفاظ تظهر حركة محورية.
4. تحسينات محتملة أخرى
تصميم مقعد المحمل: تحقق من التحميل المسبق وتناسب التفاوتات الخاصة بمحامل FK لضمان خلو المحامل من اللعب.
دعم البراغي: إذا سمحت المساحة، يمكن استخدام تكوين مدعوم ثابتًا (بدلاً من التكوين الخالي من الثبات) لتقليل خطر الإزاحة المحورية.
إذا تم اختيار حل أخدود الحلقة الاحتجازية، فمن المستحسن استشارة مورد المسمار الكروي لتأكيد قابلية تصنيع المادة النهائية (على سبيل المثال، ما إذا كانت الصلابة تسمح بقطع الأخدود) والإشارة إلى أمثلة تطبيق مماثلة (مثل طرق تركيب المحور Z المستخدمة في بعض أدوات الآلات CNC الصغيرة).
