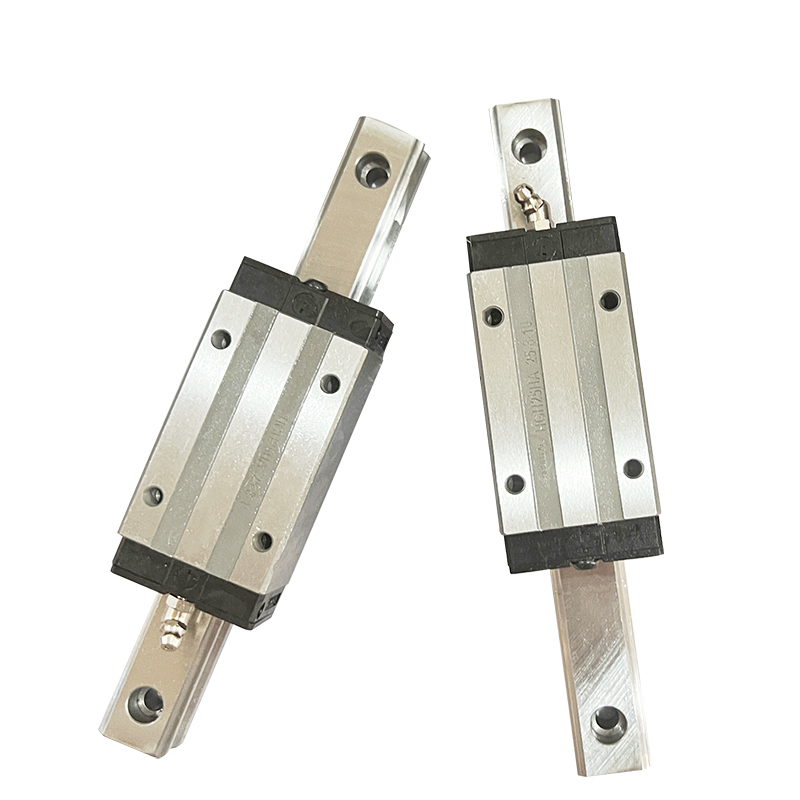

كتلة محمل التوجيه الخطي

كمكون نقل أساسي في الأتمتة الصناعية والمعدات الدقيقة ، فإن اختيار أدلة خطية يرتبط ارتباطًا مباشرًا بدقة الكفاءة والحياة واستقرار المعدات. ستوفر هذه المقالة للمهندسين مرجع اختيار منهجي من جوانب مبادئ الاختيار والمعلمات الرئيسية والخطوات والاحتياطات ، مع سيناريوهات التطبيق الفعلية.تحليل المعلمات الرئيسية قبل الاختيار1. سعة التحميل والاتجاهنوع الحمل: من الضروري توضيح الحمل الثابت (القوة الرأسية والجانبية) والحمل الديناميكي (قوة القصور الذاتي الناجم عن التسارع) التي تتحملها المعدات.اتجاه التحميل: يمكن أن تصمد الأدلة الخطية عادةً على تحمل الأحمال الأربع ، ولكن يجب تحديد تخطيط السباق وتوزيع شريط التمرير للأدلة وفقًا لاتجاه القوة الفعلي.توازن عزم الدوران: يجب حساب مركز الجاذبية وعزم الدوران في تطبيقات معقدة لتجنب التشوه أو تقصير عمر الأدلة بسبب القوة غير المستوية.2. مستوى الدقةحدد المستوى العادي (± 50μm) ، مستوى الدقة (± 10μm) أو مستوى الدقة العالية للغاية (± 5μm) وفقًا لمتطلبات التطبيق. على سبيل المثال ، تتطلب معدات أشباه الموصلات دقة تحديد المواقع على مستوى نانومتر ، ويجب اختيار أدلة دقة عالية للغاية.3. نوع التوجيه والمواداختيار النوع:دليل المتداول (الكرة/الأسطوانة): احتكاك منخفض ، سرعة عالية ، مناسبة للمعالجة عالية السرعة والوضع الدقيق.دليل الانزلاق: سعة الحمل القوية ، ومناسبة للسيناريوهات ذات التحميل الثقيل والسرقة المنخفضة.التكيف المادي:الصلب الكربوني: حمل عالية الحمل ، مناسبة للصناعة الثقيلة ؛الفولاذ المقاوم للصدأ: مقاوم للتآكل ، مناسبة للبيئات الرطبة أو التآكل ؛سبيكة الألومنيوم: خفيفة الوزن ، مناسبة للمعدات الطبية أو سيناريوهات التحميل الخفيف.4. القدرة على التكيف البيئي تتطلب بيئات مثل ارتفاع درجة الحرارة أو الرطوبة أو الغبار أو الوسائط المسببة التآكل طلاءًا مقاومًا للدرجات الحرارة العالية ، أو تصميمات مقاومة للغبار المختومة أو حلول تزييت خاصة.  خطوات اختيار الدليل الخطي1. متطلبات واضحةتحديد سرعة الحركة والتسارع وطول السكتة الدماغية وحد مساحة التثبيت للمعدات 28.2. حساب الحمل والحياةاحسب سعة التحميل للدليل وفقًا لصيغة الحمل (مثل الحمل المقدر الثابت والحمل المقنن الديناميكي) ، ويرجع إلى صيغة حساب الحياة التي توفرها الشركة المصنعة (مثل الحياة المصنفة L10) لتقييم دورة الصيانة.3. حدد مواصفات الدليلدليل الدليل: كلما كان العرض أوسع العرض ، كلما كانت الصلابة وقدرة الحمل أقوى. المواصفات الشائعة من 15 مم إلى 45 مم.مستوى التحميل المسبق: لا يوجد التحميل المسبق أو التحميل المسبق للضوء أو التحميل المسبق أو التحميل المسبق الثقيل. كلما ارتفعت التحميل المسبق ، كلما زادت صلابة ، لكن مقاومة الاحتكاك تزداد.4. تصميم التزييت والصيانةاختر تزييتًا مركزيًا أو نظامًا مشائيًا ذاتيًا ، وقم بتنظيف الغبار بانتظام وأضف الشحوم لتقليل التآكل. سيناريوهات التطبيق النموذجية وحالات الاختيار1. أدوات آلة CNCالمتطلبات: التكرار العالي (± 5μm) ، صلابة عالية.الاختيار: دليل الأسطوانة الدقيق للغاية ، الصلب الكربوني ، تصميم التحميل المسبق الثقيل ، مع نظام التغذية المرتدة حلقة مغلقة.2. الروبوت الصناعيالمتطلبات: حركة مرنة بدرجات متعددة من الحرية ، ومقاومة البدء والتوقف المتكرر.الاختيار: دليل كرة الاحتكاك المنخفض ، الفولاذ المقاوم للصدأ ، هيكل الختم مقاوم للغبار.3. معدات أشباه الموصلاتالمتطلبات: تحديد المواقع على مستوى النانو ، ومقاومة بيئة الغرفة النظيفة.الاختيار: دليل العدوى أو دليل التعليق المغناطيسي ، درجة الدقة عالية للغاية ، حل تزييت خالي من الغبار.سوء الفهم الشائع والاحتياطات في الاختيارتجاهل تأثير الحمل الديناميكي: فقط النظر في الحمل الثابت قد يتسبب في فشل الدليل بسبب الحمل الزائد للقوة بالقصور الذاتي أثناء الحركة عالية السرعة.السعي المفرط لدقة عالية: سيؤدي استخدام أدلة الدقة عالية للغاية في السيناريوهات غير المحددة إلى زيادة التكاليف ، ويمكن أن تلبي الدرجات العادية الاحتياجات.التكيف البيئي غير الكافي: الفشل في اختيار تصميم الحماية للأغبار أو البيئات المسببة للتآكل سيقصر بشكل كبير حياة الدليل.التثبيت والصيانة غير لائق: سيؤثر تعديل التحميل المسبق غير الكافي أو عدم التزييت بشكل مباشر على دقة الحركة واستقرارها.ملخصيحتاج اختيار الأدلة الخطية إلى النظر بشكل شامل في العوامل المتعددة مثل الحمل والدقة والبيئة والتكلفة وما إلى ذلك ، وضبطها بمرونة وفقًا لسيناريوهات التطبيق الفعلية. من خلال الحساب العلمي ، والمعلمات المطابقة المعقولة والصيانة المنتظمة ، يمكن زيادة أداء الأدلة إلى الحد الأقصى ويمكن تمديد عمر الجهاز. يوصى بالتواصل الكامل مع الموردين والمهندسين في بداية الاختيار ، واستخدام الأدوات المهنية (مثل برنامج حساب التحميل) لتحسين الحل لضمان توازن بين الكفاءة والموثوقية.إذا كنت بحاجة إلى معرفة المزيد عن معلمات نموذج محددة أو حالات تطبيق ، فيمكنك الرجوع إلى دليل الاختيار أو المستندات الفنية التي توفرها الشركة المصنعة.

الأدلة الخطية لها تطبيقات واسعة. فهي تُعدّ بمثابة "العمود الفقري" و"الشريان الرئيسي" للمعدات الصناعية الحديثة والآلات الدقيقة. وتتمثل مهمتها الأساسية في توفير حركة خطية عالية الدقة والصلابة والكفاءة. 1. مجالات التطبيق الأساسية1. أدوات الآلات ذات التحكم الرقمي (CNC) - "المجال الرئيسي"هذا هو مجال التطبيق الأكثر كلاسيكيةً وأهميةً للموجهات الخطية. فهي تُحدد مباشرةً دقة وسرعة تشغيل الآلات.الغرض: التحكم في حركة المكونات الرئيسية مثل البرج والمغزل وطاولة العمل.المعدات المحددة: مراكز التصنيع، آلات الطحن CNC، المخرطة، المطاحن، آلات EDM، إلخ.الوظيفة: تمكن من تحديد المواقع الدقيقة والحركة السريعة للأدوات أو قطع العمل في المحاور X وY وZ، مما يكمل قطع الأجزاء المعقدة. 2. الروبوتات الصناعية - "المفاصل المرنة"الغرض: يعمل كمحور سابع للروبوت (سكة أرضية)، مما يزيد من مسافة حركة الروبوت ونطاق تشغيله. يُستخدم في مفاصل الحركة الخطية داخل أذرع الروبوت، مما يتيح تمديدًا وانكماشًا دقيقًا وسلسًا.الوظيفة: توفر حركة خطية أساسية موثوقة للروبوتات، وتستخدم على نطاق واسع في محطات العمل الروبوتية للتعامل واللحام والطلاء والتجميع والمهام الأخرى. 3. معدات تصنيع الإلكترونيات وأشباه الموصلات - "ملك الدقة" الغرض: تحديد موضع وتحريك المكونات الدقيقة مثل الرقائق والرقائق ولوحات الدوائر. المعدات المحددة: آلات الطباعة الحجرية لأشباه الموصلات، وآلات تغليف الرقائق، وآلات التركيب السطحي (SMT)، وأجهزة ربط الأسلاك، ومجسات الرقاقات، ومعدات مناولة شاشات LCD. الوظيفة: يعد تحقيق تحديد المواقع بسرعة فائقة ودقة فائقة على مقياس الميكرون وحتى النانومتر أمرًا بالغ الأهمية لإنتاج الرقائق والمكونات الإلكترونية. 4. أجهزة القياس الدقيقة - "عيون نارية" الغرض: تحريك أجهزة الاستشعار أو المجسات لمسح وقياس قطع العمل. المعدات المحددة: آلات القياس الإحداثية (CMMs)، وآلات قياس الصور، والماسحات الضوئية بالليزر. الوظيفة: توفير مسار حركة مرجعي دقيق وثابت للغاية لرأس القياس. أي اهتزاز طفيف سيؤثر مباشرةً على نتائج القياس، مما يتطلب دقة عالية من الأدلة الخطية. 5. المعدات الطبية - "منقذو الحياة" الغرض: نقل مكونات تشخيصية أو علاجية. معدات محددة: أجهزة التصوير المقطعي المحوسب، وأجهزة التصوير بالرنين المغناطيسي، والمسرعات الخطية (معدات العلاج الإشعاعي)، والروبوتات الجراحية، وأجهزة التحليل الكيميائي الحيوي الآلية.الغرض: تحقيق حركة دقيقة للمريض أو تحديد موقع دقيق لمعدات العلاج، مما يتطلب تشغيلًا سلسًا وهادئًا وموثوقًا به. II. تطبيقات شائعة أخرىخطوط الإنتاج الآلية: وحدات الحركة الخطية في مناولة المواد، وخطوط التجميع الآلية، وأنظمة الفرز اللوجستية.معدات معالجة الليزر: تقوم بتوجيه حركة رؤوس الليزر في آلات القطع بالليزر واللحام بالليزر.معدات الطباعة: الحركة الترددية لرؤوس الطباعة في الطابعات الرقمية والطابعات كبيرة الحجم.الفضاء والطيران: يستخدم كمنصات اختبار محاكاة للمكونات مثل أجنحة الطائرات ومحركات الصواريخ.الأشياء اليومية: حتى أثاث المكاتب الراقية (مثل المكاتب القابلة لتعديل الارتفاع) وأجهزة المنزل الذكية يمكن أن تجدها فيها. ولتلخيص تطبيقاتها الأساسية:الهدف النهائي منه هو التأكد من أن أحد مكونات الجهاز سريع ومستقر ودقيق وقادر على تحمل الأحمال.إذا كنت مهتمًا بالإرشادات الخطية، فيرجى ترك معلوماتك وسأتصل بك في الوقت المناسب.
