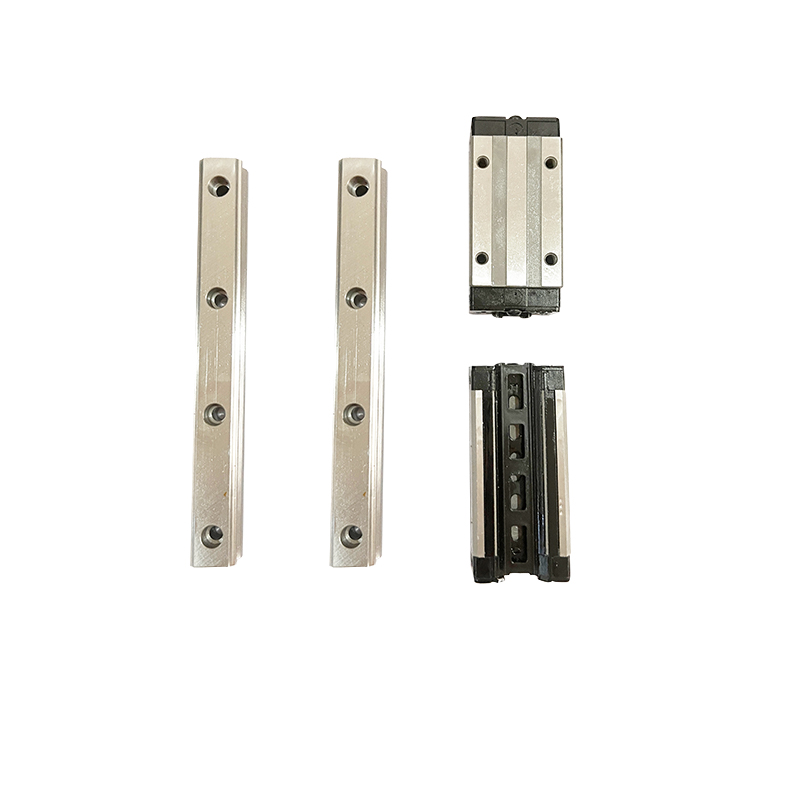

【أدلة خطية】يمكن تصنيف الموجهات الخطية إلى موجهات كروية، وموجهات أسطوانية، وموجهات عجلات. تُستخدم هذه الموجهات لدعم وتوجيه الأجزاء المتحركة، مما يُمكّنها من أداء حركة خطية ترددية في اتجاه مُحدد. وبناءً على طبيعة الاحتكاك، يمكن تصنيف الموجهات الخطية إلى موجهات احتكاك انزلاقي، وموجهات احتكاك تدحرجي، وموجهات احتكاك مرن، وموجهات احتكاك سائل.
1. التعريف: تُستخدم الموجهات الخطية، والمعروفة أيضًا باسم القضبان الخطية أو قضبان الانزلاق أو الموجهات الخطية، في تطبيقات الحركة الترددية الخطية ويمكنها تحمل قدر معين من عزم الدوران، مما يحقق حركة خطية عالية الدقة تحت الأحمال العالية.
٢. الوظيفة: تتمثل وظيفة الموجهات الخطية في دعم وتوجيه الأجزاء المتحركة، مما يُمكّنها من أداء حركة خطية ترددية في اتجاه مُحدد. تُستخدم المحامل الخطية بشكل أساسي في الآلات المؤتمتة، مثل آلات التشغيل الألمانية، وآلات الثني، وآلات اللحام بالليزر. وبالطبع، تُستخدم المحامل الخطية والأعمدة الخطية معًا. تُستخدم الموجهات الخطية بشكل أساسي في الهياكل الميكانيكية التي تتطلب دقة عالية. لا تحتاج العناصر المتحركة والثابتة في الموجه الخطي إلى وسيط؛ بل تُستخدم كرات فولاذية متدحرجة.
3. مبدأ العمل: يمكن فهمه على أنه دليل دوار، حيث تتدحرج كرات فولاذية باستمرار وتدور بين المنزلق وقضيب التوجيه، مما يسمح لمنصة التحميل بالتحرك بسهولة وبشكل خطي على طول قضيب التوجيه بدقة عالية. هذا يقلل معامل الاحتكاك إلى واحد من خمسين مقارنةً بأدلة الانزلاق التقليدية، مما يحقق بسهولة دقة عالية جدًا في تحديد المواقع. يسمح تصميم الوحدة الطرفية بين المنزلق وقضيب التوجيه لقضيب التوجيه الخطي بتحمل الأحمال في جميع الاتجاهات (أعلى، أسفل، يمين، يسار) في آن واحد. نظام إعادة التدوير الحاصل على براءة اختراع والتصميم الهيكلي المبسط يجعلان قضبان التوجيه الخطية من HIWIN تتميز بحركة أكثر سلاسة وأقل ضوضاءً. يحوّل المنزلق الحركة من منحنى إلى خط مستقيم. وكما هو الحال في قضبان التوجيه المستوية، تتكون قضبان التوجيه الخطية من عنصرين أساسيين: عنصر ثابت يعمل كدليل، وعنصر متحرك. ولأن قضبان التوجيه الخطية عناصر قياسية، فإن مهمة مصنعي أدوات الآلات تقتصر على تصنيع سطح تثبيت وضبط توازي قضيب التوجيه. يُصنع قضيب التوجيه، الذي يعمل كدليل، من الفولاذ المقوى ويُصقل بدقة قبل وضعه على سطح التثبيت. على سبيل المثال، يختلف تصميم نظام قضيب التوجيه الذي يتحمل كلاً من القوى الخطية وعزوم الانقلاب اختلافًا كبيرًا عن تصميم قضيب التوجيه الذي يتحمل القوى الخطية فقط. مع مرور الوقت، تبدأ الكرات الفولاذية بالتآكل، مما يُضعف التحميل المسبق المؤثر عليها ويقلل من دقة حركة الأجزاء العاملة في أداة الآلة. للحفاظ على الدقة الأولية، يجب استبدال دعامة قضيب التوجيه، أو حتى قضيب التوجيه نفسه. إذا كان نظام قضيب التوجيه مُحمّلاً مسبقًا، وفُقدت دقة النظام، فإن الحل الوحيد هو استبدال عناصر التدحرج. صُمم نظام السكة الموجهة لزيادة مساحة التلامس بين العناصر الثابتة والمتحركة إلى أقصى حد. لا يُحسّن هذا النظام من قدرته على تحمل الأحمال فحسب، بل يُمكّنه أيضًا من مقاومة قوى الصدم الناتجة عن القطع المتقطع أو الشديد، وذلك بتوزيع القوة على نطاق واسع وتوسيع مساحة تحمل الأحمال. ولتحقيق ذلك، تستخدم أنظمة السكة الموجهة أشكالًا مختلفة للأخاديد، من أبرزها نوعان رئيسيان: الأخاديد القوطية (ذات القوس المدبب)، وهي امتداد لنصف دائرة تقع نقطة التلامس عند قمتها؛ والأخاديد المقوسة، التي تؤدي الغرض نفسه. وبغض النظر عن الشكل الهيكلي، يبقى الهدف واحدًا: زيادة نصف قطر تلامس الكرات الفولاذية الدوارة مع السكة الموجهة (العنصر الثابت). ويُعدّ تلامس العناصر الدوارة مع السكة الموجهة العاملَ الأساسي الذي يُحدد خصائص أداء النظام.
4. مجالات التطبيق: ① تُستخدم الموجهات الخطية بشكل أساسي في الآلات المؤتمتة، مثل أدوات الآلات المستوردة من ألمانيا، وآلات الثني، وآلات اللحام بالليزر، وما إلى ذلك. الموجهات الخطية والأعمدة الخطية تُستخدم معًا. ٢- تُستخدم الموجهات الخطية بشكل أساسي في الهياكل الميكانيكية ذات متطلبات الدقة العالية. لا تستخدم المكونات المتحركة والثابتة للموجه الخطي وسيطًا وسيطًا، بل كرات فولاذية متدحرجة. وذلك لأن الكرات الفولاذية المتدحرجة مناسبة للحركة عالية السرعة، ولها معامل احتكاك منخفض، وحساسية عالية، مما يلبي متطلبات تشغيل الأجزاء المتحركة، مثل حوامل الأدوات والمنزلقات في أدوات الآلات. إذا كانت القوة المؤثرة على الكرات الفولاذية كبيرة جدًا، أو كان وقت التحميل المسبق طويلًا جدًا، فسيزيد ذلك من مقاومة حركة الدعم.
٥. احتياطات الاستخدام: منع الصدأ: عند التعامل مع الموجهات الخطية باليد مباشرةً، اغسل العرق جيدًا وضع زيتًا معدنيًا عالي الجودة قبل التعامل معها. انتبه جيدًا لمنع الصدأ خلال موسم الأمطار والصيف. الحفاظ على نظافة البيئة: حافظ على نظافة الموجهات الخطية والبيئة المحيطة بها. حتى جزيئات الغبار الدقيقة غير المرئية للعين المجردة التي تدخل الموجهات ستزيد من التآكل والاهتزاز والضوضاء. يتطلب التركيب عناية فائقة. يجب تركيب الموجهات الخطية بأقصى درجات الحرص. يُمنع منعًا باتًا الصدمات القوية والطرق المباشر ونقل الضغط عبر العناصر الدوارة. أدوات التركيب المناسبة ضرورية. استخدم أدوات متخصصة كلما أمكن، وتجنب استخدام الأقمشة أو المواد ذات الألياف القصيرة.
٦. تنظيف الموجهات: تُعدّ الموجهات والأعمدة الخطية من المكونات الأساسية للجهاز، حيث تعمل كموجهات ودعامات. ولضمان دقة عالية في التشغيل، يجب أن تتمتع الموجهات والأعمدة الخطية بدقة توجيه عالية وثبات حركة جيد. أثناء التشغيل، تُنتج قطعة العمل كميات كبيرة من الغبار والأبخرة المسببة للتآكل. يؤثر تراكم هذا الغبار والأبخرة على أسطح الموجهات والأعمدة الخطية على المدى الطويل بشكل كبير على دقة التشغيل، وقد يُسبب تآكلًا سطحيًا، مما يُقصر من عمر الجهاز. ولضمان استقرار تشغيل الماكينة وجودة المنتج، تُعدّ الصيانة الدورية للموجهات والأعمدة الخطية أمرًا بالغ الأهمية. ملاحظة: لتنظيف الموجهات، جهّز قطعة قماش قطنية جافة وزيت تشحيم. تُقسم موجهات آلة النقش إلى موجهات خطية وموجهات أسطوانية. تنظيف سكة التوجيه الخطي: أولًا، حرّك رأس الليزر إلى أقصى اليمين (أو اليسار) لتحديد موقع سكة التوجيه الخطي. امسحها بقطعة قماش قطنية جافة حتى تصبح لامعة وخالية من الغبار. أضف كمية صغيرة من مادة التشحيم (زيت ماكينة الخياطة مناسب؛ لا تستخدم زيت الماكينات). حرّك رأس الليزر ببطء يمينًا ويسارًا عدة مرات لتوزيع المُزلِّق بالتساوي. لتنظيف سكة توجيه الأسطوانة: حرك العارضة إلى الداخل، وافتح الأغطية الطرفية على جانبي الجهاز، وحدد موقع سكة التوجيه، وامسح مناطق التلامس بين سكة التوجيه والأسطوانة بقطعة قماش قطنية جافة. ثم حرك العارضة ونظف المناطق المتبقية.
7. آفاق التنمية: مع التوسع المستمر لقطاعات مثل الطاقة، والاتصالات، والنقل بالسكك الحديدية الحضرية، وصناعة السيارات، وبناء السفن، سيزداد الطلب على قضبان التوجيه الخطية بسرعة. وتتمتع صناعة قضبان التوجيه الخطية بإمكانيات نمو هائلة في المستقبل.
【كتلة منزلقة】تتمتع مادة كتلة الانزلاق بصلابة ومقاومة للتآكل مناسبتين، تكفيان لتحمل احتكاك الحركة. يجب أن تكون صلابة تجويف أو قلب كتلة الانزلاق مماثلة لصلابة باقي أجزاء تجويف وقلب القالب.
1. معدات العمليات الصناعية: تُعدّ القوالب من المعدات الأساسية في عمليات إنتاج مختلف المنتجات الصناعية. ومع التطور السريع لصناعة البلاستيك وانتشار استخدام المنتجات البلاستيكية في صناعات الطيران والفضاء والإلكترونيات والآلات وبناء السفن والسيارات، أصبحت متطلبات القوالب أكثر صرامة. ولم تعد أساليب تصميم القوالب التقليدية كافية. وبالمقارنة مع تصميم القوالب التقليدي، توفر تقنية الهندسة بمساعدة الحاسوب (CAE) مزايا كبيرة في تحسين الإنتاجية، وضمان جودة المنتج، وخفض التكاليف، وتخفيف عبء العمل.
2. التطبيقات: يستخدم على نطاق واسع في معدات الرش، وأدوات آلات CNC، ومراكز التشغيل الآلي، والإلكترونيات، والآلات المؤتمتة، وآلات النسيج، والسيارات، والأجهزة الطبية، وآلات الطباعة، وآلات التعبئة والتغليف، وآلات النجارة، وصناعة القوالب، والعديد من المجالات الأخرى.
