من هو "شريان الحياة" الذي يحرس نقل الدقة؟

باعتبارها المكون الأساسي لنقل الدقة، فإن أداء كرة لولبية يؤثر هذا بشكل مباشر على دقة تحديد المواقع واستقرار حركة النظام بأكمله. ووفقًا للإحصاءات، فإن أكثر من 60% من أعطال دقة أدوات ماكينات CNC مرتبطة بتآكل البراغي أو فشل التحميل المسبق. سنذكر اليوم ونقدم التقنيات الرئيسية والطرق العملية لاكتشاف براغي الكرة.

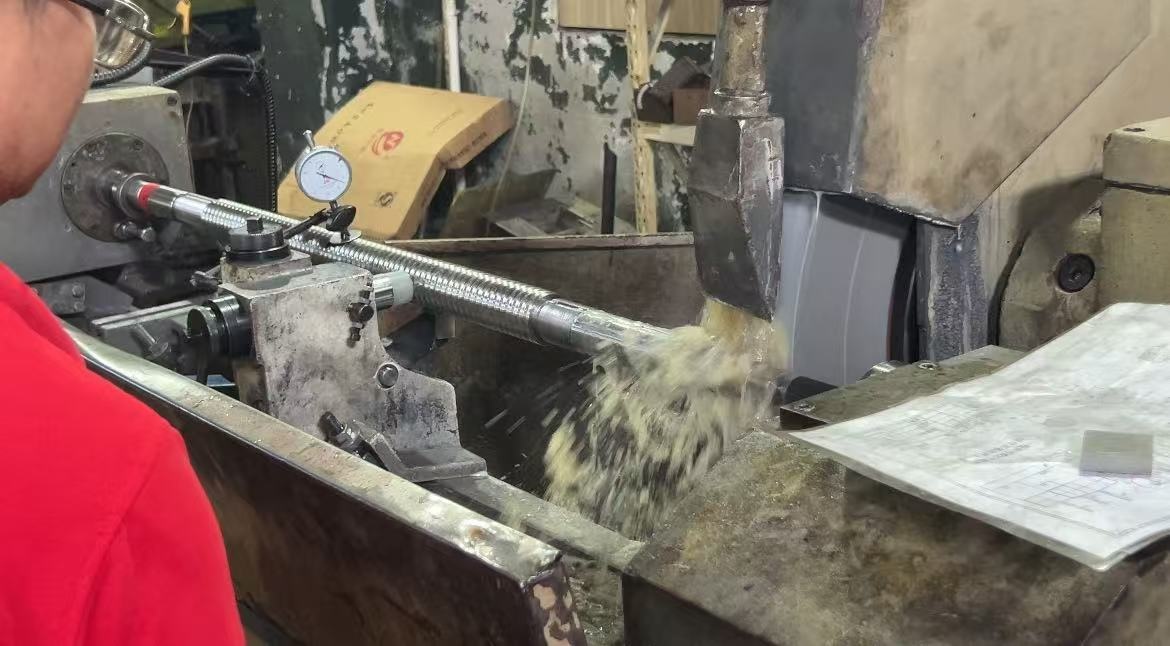

1. الكشف عن الدقة الهندسية

خطأ الرصاص: استخدم مقياس التداخل بالليزر للكشف، ويجب أن يكون الخطأ التراكمي لبراغي الرصاص عالية الجودة طوال العملية بأكملها ≤5μm/m

دقة ملف تعريف الخيط: يقيس جهاز تحديد الخيط انحراف زاوية السن (في حدود ±30')

انحراف القطر الأوسط: كتلة V مع كشف الميكرومتر، القيمة النموذجية ≤0.01 مم

2. كشف أداء الحركة

الخلوص العكسي: من خلال قياس الحركة الدقيقة للأمام والخلف، يجب أن يكون مستوى الدقة ≤3 دقيقة قوسية

اكتشاف عزم الاحتكاك: يقيس مستشعر عزم الدوران عزم البدء (عادةً <1% من الحمل الديناميكي المقدر

خصائص ارتفاع درجة الحرارة: تراقب أجهزة التصوير الحراري بالأشعة تحت الحمراء منحنى ارتفاع درجة الحرارة أثناء التشغيل بسرعة عالية

3. الكشف عن المتانة

اختبار الحياة: ≥1 مليون اختبار ترددي تحت الحمل المقدر

قياس التآكل: تكتشف الآلة ثلاثية الإحداثيات بانتظام التغييرات في ملف تعريف المسار

تحليل طيف الاهتزاز: يقوم FFT بتحليل مكونات تردد الاهتزاز غير الطبيعي

4. تطور معدات الكشف: من أدوات القياس الميكانيكية إلى التشخيص الذكي

ميكرومتر ميكانيكي + كتلة قياس قياسية

يكتشف جهاز العرض البصري ملف تعريف الخيط

القيود: الاعتماد على خبرة المشغل، وانخفاض الكفاءة

مقياس التداخل بالليزر (مثل Renishaw ML10)

ملف تعريف الاتصال (نموذج تايلور هوبسون Talysurf)

التطورات: دقة 0.1 ميكرومتر، إخراج رقمي

نظام المراقبة عبر الإنترنت (مثل i-Smart من THK)

الكشف التلقائي عن الرؤية الآلية (سلسلة Keyence CV-X)

المزايا: الحصول على البيانات في الوقت الفعلي + التنبؤ بالأخطاء بواسطة الذكاء الاصطناعي

5. المهارات العملية للكشف في الموقع

الحالة: استكشاف أخطاء اهتزاز المحور Z في مركز التصنيع وإصلاحها

الحكم الأولي: استخدم مؤشر الاتصال الهاتفي للكشف عن الحركة المحورية (تم قياسها بمقدار 0.08 مم، أي 3 أضعاف المعيار)

كشف العمق:

يكتشف مقياس التداخل بالليزر منحنى خطأ الرصاص ويجد نقاط الطفرة المحلية

يقوم المنظار بفحص مسار الصمولة ويجد أن هناك كرتين مكسورتين

الحل: استبدل مجموعة الصواميل وأعد ربطها للتخلص من الاهتزاز

6. آفاق تكنولوجيا الكشف المتطورة

الكشف عن الاستشعار الكمي:

نجح معهد PTB الألماني في تحقيق قياس الضغط على نطاق النانو بالاعتماد على مراكز ألوان NV الماسية، والتي يمكنها الكشف عن توزيع الضغط المجهري للمسمار.

تقنية التوأم الرقمي:

يتم إنشاء نموذج المسمار الافتراضي من خلال بيانات الوقت الحقيقي، ومن المتوقع أن تكون دقة الحياة المتبقية 92٪ (بيانات التحقق من شركة Siemens).

اختبار تيراهرتز غير المدمر:

يستخدم مختبر THK الياباني موجات 0.3 تيراهرتز للكشف عن العيوب الداخلية لأقفاص الراتنج، مع دقة تحديد تبلغ 50 ميكرومتر.

7. القواعد الذهبية للحفاظ على الدقة

ثلاثة عناصر للصيانة اليومية:

إدارة التزييت: استخدم الشحم المخصص (مثل Klüber Isoflex NBU15)

إجراءات منع الغبار: مستوى النظافة ISO 4406 16/14/11

ضبط الحمل المسبق: تحقق بانتظام من التغيير في عزم الحمل المسبق

معايير الحكم بالإلغاء:

يجب إجراء الاستبدال عند حدوث أي من الحالات التالية:

يتجاوز خطأ الرصاص القيمة الأولية بنسبة 300٪

مساحة تقشير الأسطوانة > 3 مم²

تشوه القفص يسبب انحشار الكرة

خاتمة:

يتحول مهندسو التفتيش من "مُقيّمي جودة" إلى "أطباء دقة"، مستخدمين أساليب كشف ذكية لتشخيص أعطال المعدات المتطورة. في عالم الدقة الدقيقة، يُعد كل قياس دقيق التزامًا بجودة "صنع في الصين".
